Распределитель в сборе (часть ii)

Распределитель в сборе (часть ii)

← Распределитель в сборе (часть i) Гидравлический узел управления (часть ii) →

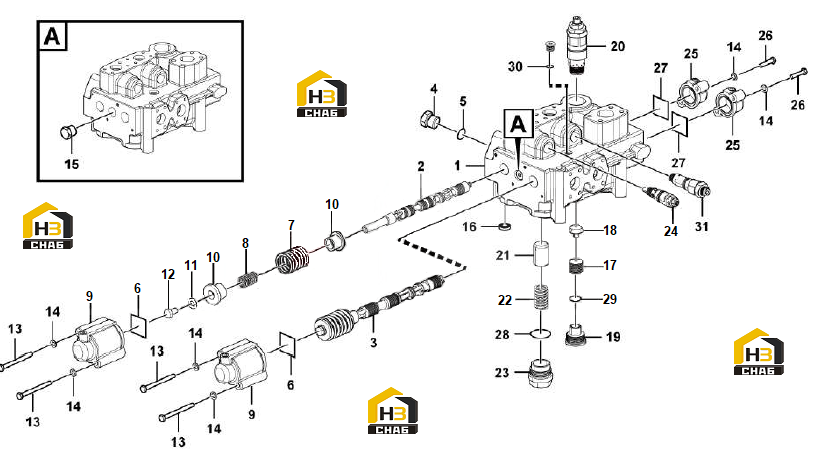

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve body
Каталожный номер:4120001133004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Valve rod
Каталожный номер:4120001133005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Valve rod
Каталожный номер:4120001133006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plug
Каталожный номер:4120002038124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:4030000013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sealing ring
Каталожный номер:4120001133008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spring
Каталожный номер:4120001133009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring
Каталожный номер:4120001133010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:4120001133011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring seat
Каталожный номер:4120001133012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:4120001133013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:4011000197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:4014000458
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:4120000675418
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plug
Каталожный номер:4120001133014
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bearing
Каталожный номер:4120001133015
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Spring
Каталожный номер:4120001133016
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Valve body
Каталожный номер:4120001133017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plug
Каталожный номер:4120001133018
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Safety valve
Каталожный номер:4120001133029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Valve body
Каталожный номер:4120001133020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Spring
Каталожный номер:4120001133021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Plug
Каталожный номер:4120001133022
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Valve
Каталожный номер:4120001133023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Cover
Каталожный номер:4120001133024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Screw
Каталожный номер:4011000796
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Sealing ring
Каталожный номер:4120001133025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:O-ring
Каталожный номер:4030000235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:O-ring
Каталожный номер:4030000029
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:O-ring
Каталожный номер:4030000012
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Control valve
Каталожный номер:4120001133030
Комплект:1
Примечание:
