Топливный бак в сборе

← Рама задняя Маслобак в сборе →

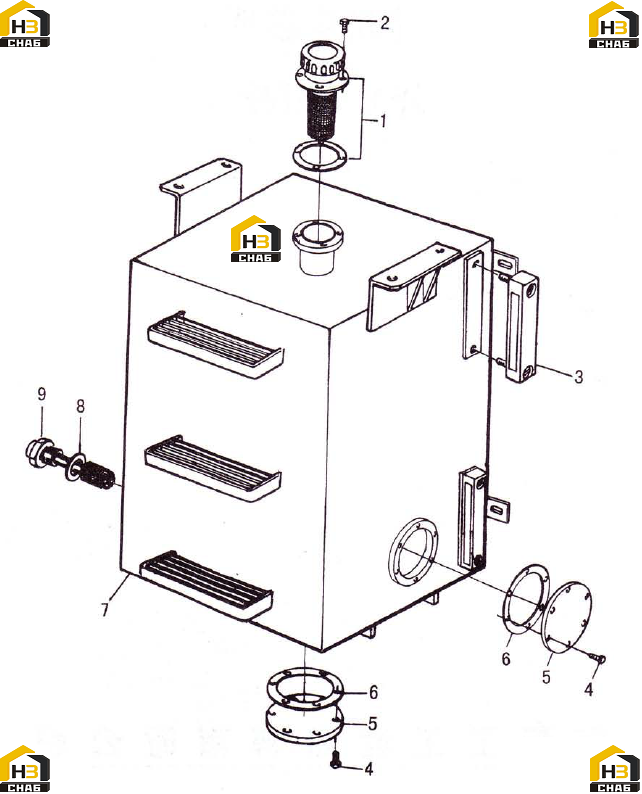

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STRAINER

Каталожный номер:QCQ2.5b

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT M8х16-Ер•Zn

Каталожный номер:GB5787-1986

Комплект:4

Примечание:M8х16-Ер•Zn

№ на схеме:3

Наименование:FUEL LEVEL GAUGE

Каталожный номер:YMZ-127

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT M8x20-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:12

Примечание:M8x20-Ep•Zn

№ на схеме:5

Наименование:COVER

Каталожный номер:ZL50G.6.2-4

Комплект:2

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:ZL50G.6.2-5

Комплект:2

Примечание:

№ на схеме:7

Наименование:FUEL TANK

Каталожный номер:ZL30F2.1.1.1

Комплект:1

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:ZL50F. 1.3-5

Комплект:1

Примечание:

№ на схеме:9

Наименование:STRAINER

Каталожный номер:ZL50F.1.3.2

Комплект:1

Примечание:
