Маслобак в сборе

Маслобак в сборе

← Топливный бак в сборе Кабина в сборе →

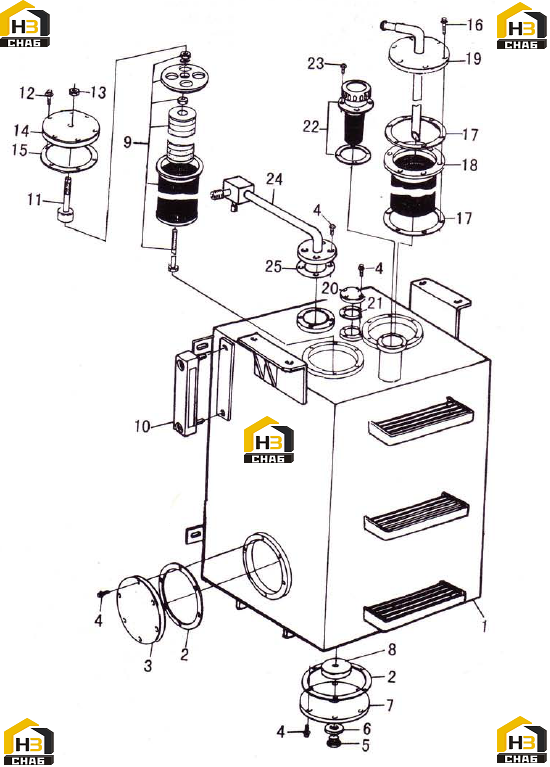

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HYARAULIC TANK BODY
Каталожный номер:ZL30F2.8.1.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SEALING WASHER
Каталожный номер:ZL50G.6.2-5
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FLANGED CAP
Каталожный номер:ZL50G.6.2-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT M8x20-Ep•Zn
Каталожный номер:GB5787-1986
Комплект:19
Примечание:M8x20-Ep•Zn
0 ₽
шт
№ на схеме:5
Наименование:OIL-DROPTING PLUG
Каталожный номер:ZL50G.6.2-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:ZL50G.6.2-8
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:FLANGED DAP
Каталожный номер:ZL50G.6.2-6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:MANGNET D76xd32x15
Каталожный номер:
Комплект:1
Примечание:D76xd32x15
0 ₽
шт
№ на схеме:9
Наименование:OIL RETURE FILTER ASS’ Y
Каталожный номер:ZL30F.8.1.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:OILLEVEL METR
Каталожный номер:YWZ-200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:ROD
Каталожный номер:ZL30F.8.1.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M10x25-Ep•Zn
Каталожный номер:GB5787-1986
Комплект:6
Примечание:M10x25-Ep•Zn
0 ₽
шт
№ на схеме:13
Наименование:NUT M12-Ep•Zn
Каталожный номер:GB6170-1986
Комплект:1
Примечание:M12-Ep•Zn
0 ₽
шт
№ на схеме:14
Наименование:FLANGED CAP
Каталожный номер:ZL30F.8.1-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SEALING WASHER
Каталожный номер:ZL30F.8.1-5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT M8x30-Ep•Zn
Каталожный номер:GB5787-1986
Комплект:6
Примечание:M8x30-Ep•Zn
0 ₽
шт
№ на схеме:17
Наименование:SEALING WASHER
Каталожный номер:ZL50G.6.2-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:OIL INLET FILTER ASS’ Y
Каталожный номер:ZL30F2.8.1.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:OIL INLET FLANGED
Каталожный номер:ZL30F2.8.1.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:FLANGED
Каталожный номер:ZL30F2.8.1-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:SEALING WASHER
Каталожный номер:ZL30F2.8.1-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:HVORAULIC & AIR FILTER
Каталожный номер:QUQ2.5b
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:BOLT M8x16-Ep•Zn
Каталожный номер:GB5787-1986
Комплект:4
Примечание:M8x16-Ep•Zn
0 ₽
шт
№ на схеме:24
Наименование:OIL RETURN TUBE
Каталожный номер:ZL30F2.8.1.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SEALING WASHER
Каталожный номер:ZL30F2.8.1-3
Комплект:1
Примечание:
