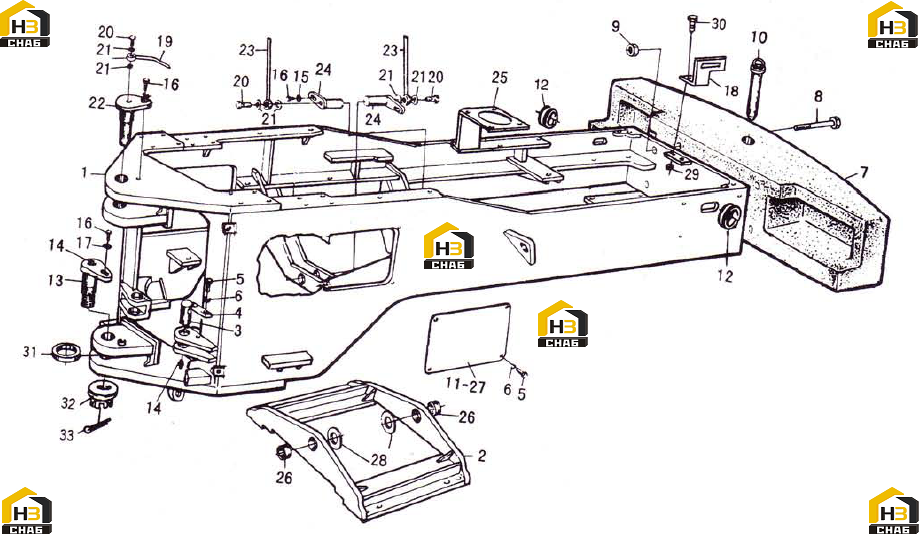

Рама задняя

← Рама передняя Топливный бак в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REAR FRAME

Каталожный номер:ZL30F2.11.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:OSCILLATING FRAME

Каталожный номер:ZL30F.11.3

Комплект:1

Примечание:

№ на схеме:3

Наименование:REAR PIN FOR STEERING CYLIDER

Каталожный номер:ZL30F.11-1

Комплект:2

Примечание:

№ на схеме:4

Наименование:HOLDING PLATE

Каталожный номер:ZL30F.11-2

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT M12x25Ep•Zn

Каталожный номер:GB5783-1986

Комплект:12

Примечание:M12x25Ep•Zn

№ на схеме:6

Наименование:WASHER 32

Каталожный номер:GB93-1987

Комплект:32

Примечание:32

№ на схеме:7

Наименование:COUNTER WIEGHT

Каталожный номер:ZL30F.11-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT M30x2x215

Каталожный номер:GB5785-1986

Комплект:4

Примечание:M30x2x215

№ на схеме:9

Наименование:NUT M30x2

Каталожный номер:GB889-1986

Комплект:4

Примечание:M30x2

№ на схеме:10

Наименование:TRACTIVE PIN

Каталожный номер:ZL40F.11.6

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:ZL30F2.11-2

Комплект:1

Примечание:

№ на схеме:12

Наименование:RUBBER LAGGING

Каталожный номер:ZL30F.11-14

Комплект:2

Примечание:

№ на схеме:13

Наименование:DOWN ARTICULAFION PIN

Каталожный номер:ZL30G.11.10

Комплект:1

Примечание:

№ на схеме:14

Наименование:GREASE FITTING M10x1х90°

Каталожный номер:JB/T7940.2-1995

Комплект:1

Примечание:M10x1х90°

№ на схеме:15

Наименование:WASHER 16

Каталожный номер:GB93-1987

Комплект:2

Примечание:16

№ на схеме:16

Наименование:BOLT M16x25-Ep•Zn

Каталожный номер:GB5782-1986

Комплект:2

Примечание:M16x25-Ep•Zn

№ на схеме:17

Наименование:WASHER

Каталожный номер:ZL50F.7-14

Комплект:3

Примечание:

№ на схеме:18

Наименование:SET FRAME

Каталожный номер:ZL30F2.11.7

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL TUBE

Каталожный номер:ZL50F.11.4

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:ZL50F.11.4-1

Комплект:3

Примечание:

№ на схеме:21

Наименование:SPACE

Каталожный номер:ZL50F. 11.4-2

Комплект:6

Примечание:

№ на схеме:22

Наименование:UP ARTICULAFION PIN

Каталожный номер:ZL30G.11.10

Комплект:1

Примечание:

№ на схеме:23

Наименование:OSCILLATING FRAM OIL TUBE

Каталожный номер:ZL30F.11.6

Комплект:1

Примечание:

№ на схеме:24

Наименование:PIN FOR OSCILIATING FRAME

Каталожный номер:ZL30FZ2.11.3

Комплект:2

Примечание:

№ на схеме:25

Наименование:SUPPORT FRAME

Каталожный номер:ZL30F. 11.14

Комплект:1

Примечание:

№ на схеме:26

Наименование:SLEEVE

Каталожный номер:ZL30F.11-8

Комплект:2

Примечание:

№ на схеме:27

Наименование:PLATE

Каталожный номер:ZL30F2.11-1

Комплект:2

Примечание:

№ на схеме:28

Наименование:COPPER SPACER

Каталожный номер:ZL50F.11-12

Комплект:2

Примечание:

№ на схеме:29

Наименование:NUT M8-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:2

Примечание:M8-Ep•Zn

№ на схеме:30

Наименование:BOLT M8x25Ep•Zn

Каталожный номер:GB5783-1986

Комплект:2

Примечание:M8x25Ep•Zn

№ на схеме:31

Наименование:SLEEVE

Каталожный номер:ZL30F.11-4

Комплект:1

Примечание:

№ на схеме:32

Наименование:SLOTTED MUT

Каталожный номер:ZL50F. 11-13

Комплект:1

Примечание:

№ на схеме:33

Наименование:PIN 6.3x65

Каталожный номер:GB91-1986

Комплект:1

Примечание:6.3x65
