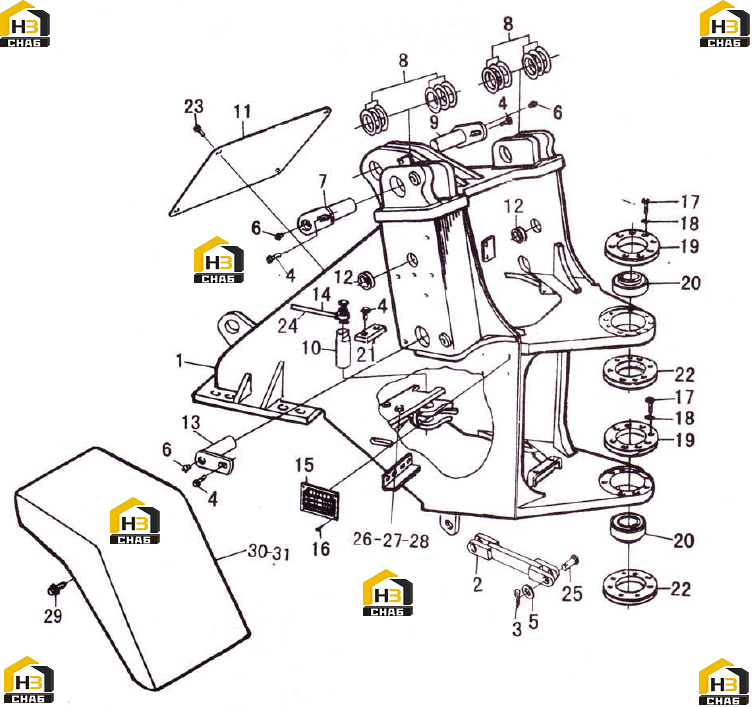

Рама передняя

← Тормоз стояночный Рама задняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT FRAME

Каталожный номер:ZL30F2.11.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:SECURING ROD

Каталожный номер:ZL30F.11.13.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIN

Каталожный номер:GB91-1986

Комплект:2

Примечание:

№ на схеме:4

Наименование:BOLT M16x30-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:5

Примечание:M16x30-Ep•Zn

№ на схеме:5

Наименование:WASHER 30

Каталожный номер:GB95-1985

Комплект:2

Примечание:30

№ на схеме:6

Наименование:GREASE FITTING M10х1

Каталожный номер:В/Т7940.1-1993

Комплект:10

Примечание:M10х1

№ на схеме:7

Наименование:PIN OF LIFT ARM

Каталожный номер:ZL30F2.11.5

Комплект:2

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:ZL30F.7-10

Комплект:2

Примечание:

№ на схеме:9

Наименование:PIN OF LIFT CYLINDER

Каталожный номер:ZL30F2.11.6

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN OF STEERING CYLINDER

Каталожный номер:ZL30F11-12

Комплект:2

Примечание:

№ на схеме:11

Наименование:FRONT HOOD

Каталожный номер:ZL30G.11.7

Комплект:1

Примечание:

№ на схеме:12

Наименование:RUBBER SLEEVE

Каталожный номер:ZL50G. 11-14

Комплект:4

Примечание:

№ на схеме:13

Наименование:PIN OF LIFT ARM

Каталожный номер:ZL30F2.11.4

Комплект:2

Примечание:

№ на схеме:14

Наименование:OIL TUBE

Каталожный номер:ZL30F.11.11

Комплект:2

Примечание:

№ на схеме:15

Наименование:NAME PLATE

Каталожный номер:ZL30F2.11-3

Комплект:1

Примечание:

№ на схеме:16

Наименование:RIVET 3x5

Каталожный номер:GB827-1987

Комплект:4

Примечание:3x5

№ на схеме:17

Наименование:BOLT M12x55-Ep•Zn

Каталожный номер:GB5782-1986

Комплект:16

Примечание:M12x55-Ep•Zn

№ на схеме:18

Наименование:LOCK WASHER 12

Каталожный номер:GB93-1987

Комплект:16

Примечание:12

№ на схеме:19

Наименование:FLANGE

Каталожный номер:ZL30F.11-6

Комплект:2

Примечание:

№ на схеме:20

Наименование:OSCILLATING BEARING GE70ES-2RS

Каталожный номер:GB9163-1990

Комплект:2

Примечание:GE70ES-2RS

№ на схеме:21

Наименование:HOLDING PLATE

Каталожный номер:ZL50F.11-6

Комплект:2

Примечание:

№ на схеме:22

Наименование:FLANGE

Каталожный номер:ZL30F.11-5

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT M8x16-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:12

Примечание:M8x16-Ep•Zn

№ на схеме:24

Наименование:OIL TUBE

Каталожный номер:ZL30F. 11.12

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIN D30x75-Ep•Zn

Каталожный номер:GB882-1986

Комплект:2

Примечание:D30x75-Ep•Zn

№ на схеме:26

Наименование:BRACKET

Каталожный номер:ZL30F.11-10

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT M12x35-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:4

Примечание:M12x35-Ep•Zn

№ на схеме:28

Наименование:NUT M12-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:4

Примечание:M12-Ep•Zn

№ на схеме:29

Наименование:BOLT M12x25-Ep•Zn

Каталожный номер:GB5787-1986

Комплект:6

Примечание:M12x25-Ep•Zn

№ на схеме:30

Наименование:LEFT FRONT FENDER

Каталожный номер:ZL50F.12.6.1

Комплект:1

Примечание:

№ на схеме:31

Наименование:RIGHT FRONT FENDER

Каталожный номер:ZL50F.12.9.1

Комплект:1

Примечание:
