Система рулевого управления

← Пальцы, втулки подъемной рамы Шестерня рулевого привода →

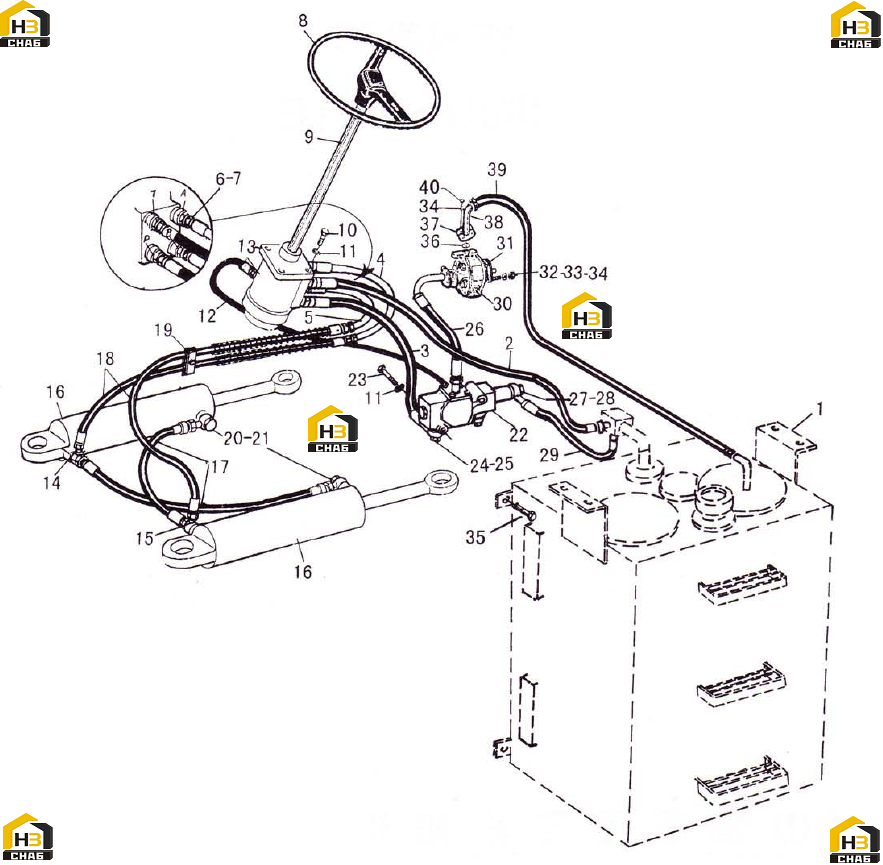

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYARAULIC TANK

Каталожный номер:ZL30F2.8.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL RETUPN PIPE OF STEERING GEAR

Каталожный номер:ZL30F2.8.2

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL OUTLET PIPE OF STEERING GEAR

Каталожный номер:ZL30F.8.4

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL OUTLET TUBE OF STEERING GEAR (A)

Каталожный номер:ZL30F.8.4

Комплект:1

Примечание:

№ на схеме:5

Наименование:OIL OUTLET TUBE OF STEERING GEAR (B)

Каталожный номер:ZL30F.8.5

Комплект:1

Примечание:

№ на схеме:6

Наименование:ADAPTER

Каталожный номер:ZL30F.8-1

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER 20

Каталожный номер:JB1002-1977

Комплект:4

Примечание:20

№ на схеме:8

Наименование:STEERING WHEEL

Каталожный номер:FXP-50F

Комплект:1

Примечание:

№ на схеме:9

Наименование:STEERING COLUMN

Каталожный номер:FZ2-770-HEaF

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT M10x30-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:4

Примечание:M10x30-Ep•Zn

№ на схеме:11

Наименование:WASHER 10

Каталожный номер:GB93-1987

Комплект:6

Примечание:10

№ на схеме:12

Наименование:FEEDBACK OIL PIPE OF PRIOPITY VALVE

Каталожный номер:ZL30F.8.6

Комплект:1

Примечание:

№ на схеме:13

Наименование:STEERING GEAR

Каталожный номер:BZZ5-E400C

Комплект:1

Примечание:

№ на схеме:14

Наименование:TUBE

Каталожный номер:ZL30F.8.7

Комплект:1

Примечание:

№ на схеме:15

Наименование:TUBE

Каталожный номер:ZL30F.8.8

Комплект:1

Примечание:

№ на схеме:16

Наименование:STEERING CYLINDER

Каталожный номер:HSGT-80/45E-300 x 588

Комплект:2

Примечание:

№ на схеме:17

Наименование:OIL PIPE OF STEERING CYLINDER

Каталожный номер:ZL30F.8.9

Комплект:2

Примечание:

№ на схеме:18

Наименование:OIL PIPE

Каталожный номер:ZL30F.8.10

Комплект:2

Примечание:

№ на схеме:19

Наименование:SET BLOCK

Каталожный номер:ZL30F2.8.3

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT M18x1.5x40

Каталожный номер:JB999-1977

Комплект:4

Примечание:M18x1.5x40

№ на схеме:21

Наименование:WASHER 18

Каталожный номер:JB1002-1977

Комплект:8

Примечание:18

№ на схеме:22

Наименование:PRIOPITY VALVE

Каталожный номер:YXL-F250F

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT M10x90-Ep•Zn

Каталожный номер:GB5782-1986

Комплект:2

Примечание:M10x90-Ep•Zn

№ на схеме:24

Наименование:BOLT M33x2x50

Каталожный номер:JB999-1977

Комплект:1

Примечание:M33x2x50

№ на схеме:25

Наименование:WASHER 33

Каталожный номер:JB1002-1977

Комплект:2

Примечание:33

№ на схеме:26

Наименование:OIL OUTLET TUBE OF PUMP ASS’ Y

Каталожный номер:ZL30F2.8.4

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT M12x1.5x28

Каталожный номер:JB999-1977

Комплект:3

Примечание:M12x1.5x28

№ на схеме:28

Наименование:WASHER 12

Каталожный номер:JB1002-1977

Комплект:6

Примечание:12

№ на схеме:29

Наименование:OIL RETURN PIPE OF PRIORITY VALVE

Каталожный номер:ZL30F2.8.5

Комплект:1

Примечание:

№ на схеме:30

Наименование:GEAR PUMP

Каталожный номер:CBGJA2080B

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEALING WASHER

Каталожный номер:ZL50F.6-2

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT M12x35

Каталожный номер:GB898-1988

Комплект:4

Примечание:M12x35

№ на схеме:33

Наименование:NUT M12-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:4

Примечание:M12-Ep•Zn

№ на схеме:34

Наименование:WASHER 12

Каталожный номер:GB93-1987

Комплект:8

Примечание:12

№ на схеме:35

Наименование:BOLT M16x35-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:4

Примечание:M16x35-Ep•Zn

№ на схеме:36

Наименование:O-RING 40x2.65 G

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:40x2.65 G

№ на схеме:37

Наименование:PRIOT COVER

Каталожный номер:ZL50F.6.5-1

Комплект:1

Примечание:

№ на схеме:38

Наименование:OIL INLET TUBE OF PUMP

Каталожный номер:ZL30F2.8.7

Комплект:1

Примечание:

№ на схеме:39

Наименование:PIPE

Каталожный номер:ZL30F2.8.6

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT M12x30-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:4

Примечание:M12x30-Ep•Zn
