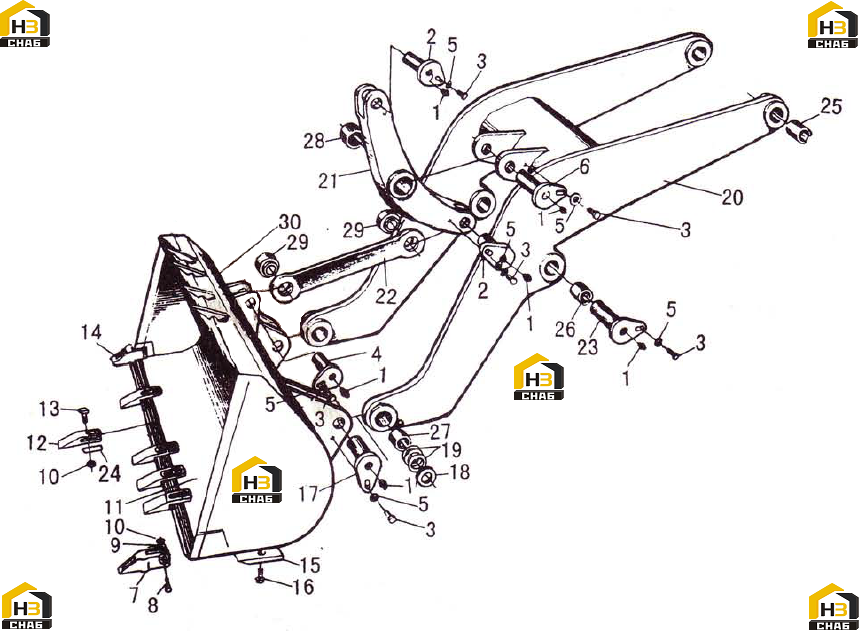

Пальцы, втулки подъемной рамы

← Cистема управления Система рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FITTING M10x1

Каталожный номер:JB/T7940.1-1995

Комплект:8

Примечание:M10x1

№ на схеме:2

Наименование:PIN FOR LIFT CYLINDER

Каталожный номер:ZL30F2.7.6

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT M16x30-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:8

Примечание:M16x30-Ep•Zn

№ на схеме:4

Наименование:COPPER PIN FOR BUCKET

Каталожный номер:ZL30F2.7.7

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER 16

Каталожный номер:ZL50F.7-14

Комплект:8

Примечание:16

№ на схеме:6

Наименование:PIN FOR ROCKER ARM

Каталожный номер:ZL30F2.7-9

Комплект:1

Примечание:

№ на схеме:7

Наименование:GUARD BUCKET-CORNER TEETH

Каталожный номер:ZL30F.7-1

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:ZL30.7-2

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER M16-Ep•Zn

Каталожный номер:GВ/T1230-1991

Комплект:20

Примечание:M16-Ep•Zn

№ на схеме:10

Наименование:NUT M16-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:20

Примечание:M16-Ep•Zn

№ на схеме:11

Наименование:BUCKET

Каталожный номер:ZL30F2.7.1

Комплект:1

Примечание:

№ на схеме:12

Наименование:BUCKET TEETH

Каталожный номер:ZL30F.7-3

Комплект:5

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:ZL30F.7-4

Комплект:14

Примечание:

№ на схеме:14

Наименование:GUARD BUCKET-LORNER TEETH

Каталожный номер:ZL30F.7-5

Комплект:1

Примечание:

№ на схеме:15

Наименование:REAR DURABLE PLATE

Каталожный номер:ZL30F.7-6

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:ZL30F.7-7

Комплект:4

Примечание:

№ на схеме:17

Наименование:LOWER PIN FOR BUCKET

Каталожный номер:ZL30F2.7.5

Комплект:2

Примечание:

№ на схеме:18

Наименование:RING

Каталожный номер:ZL30F.7-8

Комплект:6

Примечание:

№ на схеме:19

Наименование:SPACER

Каталожный номер:ZL30F.7-9

Комплект:2

Примечание:

№ на схеме:20

Наименование:LIFT ARM

Каталожный номер:ZL30F2.7.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:ROCKER ARM

Каталожный номер:ZL30F2.7.4

Комплект:1

Примечание:

№ на схеме:22

Наименование:LINKAE ROD

Каталожный номер:ZL30F2.7.3

Комплект:1

Примечание:

№ на схеме:23

Наименование:UPPER PIN FOR LIFT CYLNDER

Каталожный номер:ZL30F2.7.8

Комплект:2

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:ZL30F.7-2

Комплект:7

Примечание:

№ на схеме:25

Наименование:SLEEVE

Каталожный номер:ZL30F.7.5-3

Комплект:2

Примечание:

№ на схеме:26

Наименование:SLEEVE

Каталожный номер:ZL30F2.7-1

Комплект:2

Примечание:

№ на схеме:27

Наименование:SLEEVE

Каталожный номер:ZL30F.7.5-1

Комплект:2

Примечание:

№ на схеме:28

Наименование:SLEEVE

Каталожный номер:ZL30F2.7-2

Комплект:1

Примечание:

№ на схеме:29

Наименование:SLEEVE

Каталожный номер:ZL30G.7-6

Комплект:2

Примечание:

№ на схеме:30

Наименование:BUCKET

Каталожный номер:ZL30F.7.1A

Комплект:1

Примечание:
