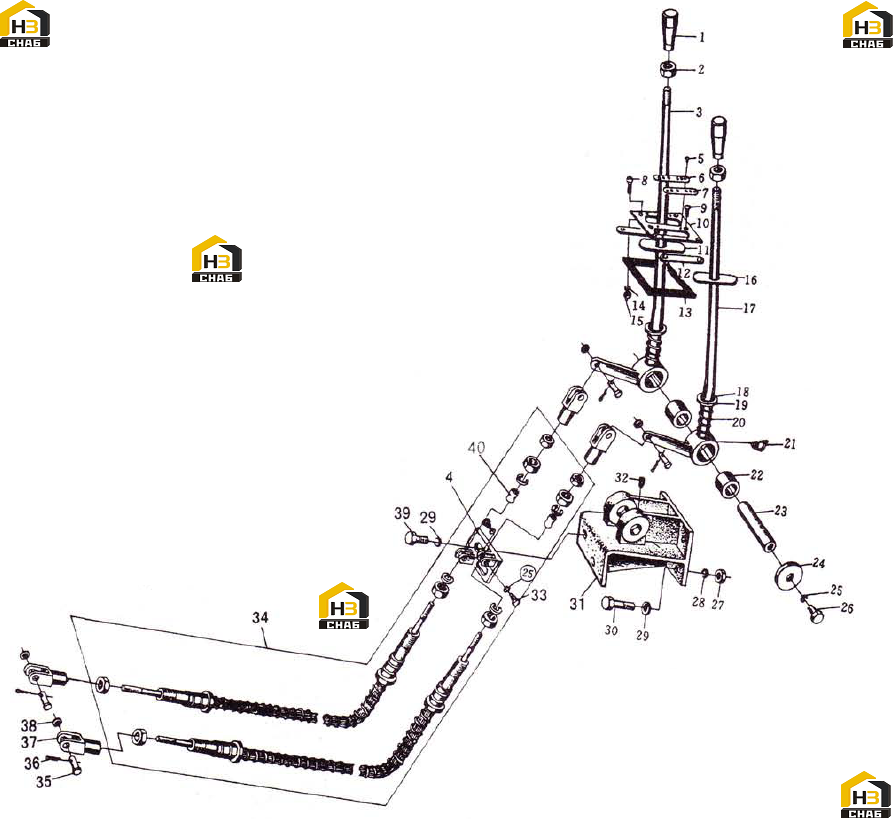

Cистема управления

← Цилиндр стрелы Пальцы, втулки подъемной рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HANDE CAP

Каталожный номер:ZL50F.6.2-5

Комплект:2

Примечание:

№ на схеме:2

Наименование:NUT М12-Ер•Zn

Каталожный номер:GB6172-1981

Комплект:2

Примечание:М12-Ер•Zn

№ на схеме:3

Наименование:LEVERS FOR LIFT ARM

Каталожный номер:ZL50F.6.2.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:MOANTING SEAT

Каталожный номер:ZL50F.6.2-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:RIVET 2x6

Каталожный номер:GB827-1986

Комплект:8

Примечание:2x6

№ на схеме:6

Наименование:INDICATOR PLATE OF LIFT ARM

Каталожный номер:ZL50F.6.2.3

Комплект:1

Примечание:

№ на схеме:7

Наименование:INDICATOR PLATE OF BUCKET

Каталожный номер:ZL50F.6.2.3-1

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW M4x25

Каталожный номер:GB67-1985

Комплект:2

Примечание:M4x25

№ на схеме:9

Наименование:SCREW M4x16

Каталожный номер:GB67-1985

Комплект:4

Примечание:M4x16

№ на схеме:10

Наименование:ELECTROPLATE

Каталожный номер:ZL50F.6.2.3-5

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEALING PLATE

Каталожный номер:ZL50F.6.2.3-3

Комплект:1

Примечание:

№ на схеме:12

Наименование:GUIDE PLATE

Каталожный номер:ZL50F6.2.3-6

Комплект:1

Примечание:

№ на схеме:13

Наименование:RABBER SPACER

Каталожный номер:ZL50F.6.2.3-4

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER 4

Каталожный номер:GB93-1987

Комплект:6

Примечание:4

№ на схеме:15

Наименование:NUT M4-Ep•Zn

Каталожный номер:GB41-1986

Комплект:6

Примечание:M4-Ep•Zn

№ на схеме:16

Наименование:SEALING PLATE

Каталожный номер:ZL50F.6.2.3-7

Комплект:6

Примечание:

№ на схеме:17

Наименование:LEVERS FOR BUCKET TILT

Каталожный номер:ZL50F6.2.2

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING SNAP 18

Каталожный номер:GB894.1-1986

Комплект:1

Примечание:18

№ на схеме:19

Наименование:RING SNAP

Каталожный номер:ZL50F6.2-9

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPRING (YB1.8х20х38-C-D-Zn)

Каталожный номер:GB/T2089-1994

Комплект:2

Примечание:YB1.8х20х38-C-D-Zn

№ на схеме:21

Наименование:GREASE NIPPLE M10x1 (45

Каталожный номер:JB/T7940.2-1995

Комплект:2

Примечание:M10x1 (45

№ на схеме:22

Наименование:BUSHING

Каталожный номер:ZL50F.6.2-8

Комплект:2

Примечание:

№ на схеме:23

Наименование:SHAFT

Каталожный номер:ZL50F.6.2-6

Комплект:1

Примечание:

№ на схеме:24

Наименование:END COVER

Каталожный номер:ZL50F.6.2-7

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER 8

Каталожный номер:GB93-1987

Комплект:5

Примечание:8

№ на схеме:26

Наименование:BOLT M8x20-Ep•Zn

Каталожный номер:GB5781-1986

Комплект:1

Примечание:M8x20-Ep•Zn

№ на схеме:27

Наименование:NUT M10-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:4

Примечание:M10-Ep•Zn

№ на схеме:28

Наименование:WASHER 10

Каталожный номер:GB93-1987

Комплект:6

Примечание:10

№ на схеме:29

Наименование:WASHER 10

Каталожный номер:GB97.1-1985

Комплект:4

Примечание:10

№ на схеме:30

Наименование:BOLT M10x45-Ep•Zn

Каталожный номер:GB/T5782-1986

Комплект:4

Примечание:M10x45-Ep•Zn

№ на схеме:31

Наименование:MOUNTING BRACKER

Каталожный номер:ZL50F.6.2-1

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREW M10x20

Каталожный номер:GB75-1985

Комплект:1

Примечание:M10x20

№ на схеме:33

Наименование:STOP SCREW

Каталожный номер:ZL50F.6.2.11

Комплект:4

Примечание:

№ на схеме:34

Наименование:CABLE SHAFT

Каталожный номер:ZL30F2.6.10.1

Комплект:2

Примечание:

№ на схеме:35

Наименование:PIN

Каталожный номер:ZL50F.6.2-3

Комплект:4

Примечание:

№ на схеме:36

Наименование:SPLIT PIN 4x20

Каталожный номер:GB91-1986

Комплект:4

Примечание:4x20

№ на схеме:37

Наименование:YOKE CONNECTOR

Каталожный номер:ZL50F.6.2-4

Комплект:4

Примечание:

№ на схеме:38

Наименование:WASHER 12

Каталожный номер:GB97.1-1985

Комплект:4

Примечание:12

№ на схеме:39

Наименование:BOLT M10x20-Ep•Zn

Каталожный номер:GB5783-1986

Комплект:2

Примечание:M10x20-Ep•Zn

№ на схеме:40

Наименование:YOKE SEAT

Каталожный номер:ZL50F.6.2-10

Комплект:2

Примечание:
