Цилиндр стрелы

Цилиндр стрелы

← Цилиндр разгрузки ковша Cистема управления →

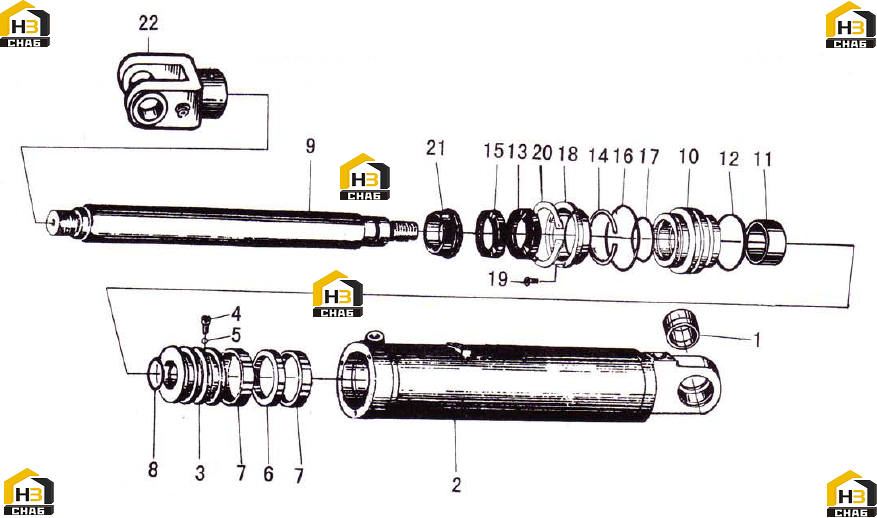

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BUSH
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CYLINDER BODY
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PISTON
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SCREW
Каталожный номер:GB/T70-1986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:STEEL BALL Ǿ5
Каталожный номер:GB/308-1989
Комплект:1
Примечание:D5
0 ₽
шт
№ на схеме:6
Наименование:FABRICATE SEALING
Каталожный номер:RB132-1998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SUPPORTING RING
Каталожный номер:RB132-1998
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING
Каталожный номер:GB/T3452.1-1992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:PISTON ROD
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GUIDE SLEEVE
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SUPPORTING RING
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING 115x53
Каталожный номер:GB/T3452.1-1992
Комплект:1
Примечание:115x53
0 ₽
шт
№ на схеме:13
Наименование:FABRICATE SEALING
Каталожный номер:RB132-1998
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:LOCK RING
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Y DUST RING
Каталожный номер:GB10708.1-1989
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-RING 118x265
Каталожный номер:GB/T3452.1-1992
Комплект:1
Примечание:118x265
0 ₽
шт
№ на схеме:17
Наименование:O-RING 106x265
Каталожный номер:GB/T3452.1-1992
Комплект:1
Примечание:106x265
0 ₽
шт
№ на схеме:18
Наименование:SNAP RING
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SCREW M5x5
Каталожный номер:GB/T73-1985
Комплект:3
Примечание:M5x5
0 ₽
шт
№ на схеме:20
Наименование:SNAP RING 110
Каталожный номер:GB/T894.1-1986
Комплект:1
Примечание:110
0 ₽
шт
№ на схеме:21
Наименование:DUST-PROOF RING d70
Каталожный номер:GB107083-1989
Комплект:1
Примечание:d70
0 ₽
шт
№ на схеме:22
Наименование:DOUBLE-EAR RING
Каталожный номер:
Комплект:1
Примечание:
