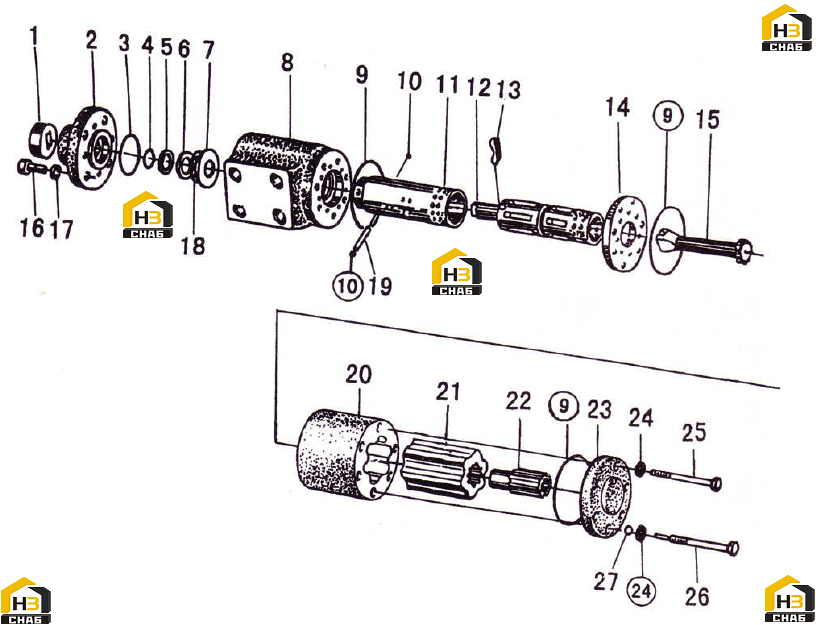

Шестерня рулевого привода

← Система рулевого управления Клапан приоритетный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTING BLOCKS MODULE

Каталожный номер:BZ21-E1250-314

Комплект:1

Примечание:

№ на схеме:2

Наименование:FRONT COVER

Каталожный номер:BZZ5-E10000-102

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING 50x3.1

Каталожный номер:GB1235-7976

Комплект:1

Примечание:50x3.1

№ на схеме:4

Наименование:O-RING 25x2.4

Каталожный номер:GB3452.1-1982

Комплект:1

Примечание:25x2.4

№ на схеме:5

Наименование:X-RING

Каталожный номер:BZZ1-E1250-402

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:BZZ1-E1250-313/2

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:BZZ1-E1250-313/1

Комплект:1

Примечание:

№ на схеме:8

Наименование:VALVE BLOCK

Каталожный номер:BZZ5-E1000-101

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:BZZ1-E1250-401

Комплект:3

Примечание:

№ на схеме:10

Наименование:GASKET

Каталожный номер:BZZ1-E1250-403

Комплект:2

Примечание:

№ на схеме:11

Наименование:VALVE SLEEVE

Каталожный номер:BZZ5-E10000-302

Комплект:1

Примечание:

№ на схеме:12

Наименование:VALVE STEM

Каталожный номер:BZZ5-E10000-301

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING SLIP

Каталожный номер:BZZ1-E1250-303

Комплект:6

Примечание:

№ на схеме:14

Наименование:ISOLATING PLATE

Каталожный номер:BZZ1-F1250-308

Комплект:1

Примечание:

№ на схеме:15

Наименование:COUPLING SHAFT

Каталожный номер:BZZ1-E10000-305

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT M68x20

Каталожный номер:GB70-1985

Комплект:4

Примечание:M68x20

№ на схеме:17

Наименование:LOCK WASHER 8

Каталожный номер:GB895-1987

Комплект:4

Примечание:8

№ на схеме:18

Наименование:THRUST NEEDLE BEARING E89105

Каталожный номер:GB4005-1984

Комплект:1

Примечание:E89105

№ на схеме:19

Наименование:CENTER PIN

Каталожный номер:BZZ1-E1250-304

Комплект:1

Примечание:

№ на схеме:20

Наименование:STATOR MODULE

Каталожный номер:BZZ1-E501-10000-303

Комплект:1

Примечание:

№ на схеме:21

Наименование:ROTOR

Каталожный номер:BZZ1-E501-10000-301

Комплект:1

Примечание:

№ на схеме:22

Наименование:STOPPER

Каталожный номер:BZZ1-E501-10000-305

Комплект:1

Примечание:

№ на схеме:23

Наименование:REAR COVER

Каталожный номер:BZZ1-E1250-310

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL RING

Каталожный номер:BZZ1-E1250-406

Комплект:7

Примечание:

№ на схеме:25

Наименование:SCREW M10x1.5xL

Каталожный номер:GB5785-1986

Комплект:6

Примечание:

№ на схеме:26

Наименование:CAGING BOLT MODULE

Каталожный номер:BZZ1-E501-10000-302

Комплект:1

Примечание:

№ на схеме:27

Наименование:STEEL BALL Ǿ8

Каталожный номер:GB308-1984

Комплект:1

Примечание:
