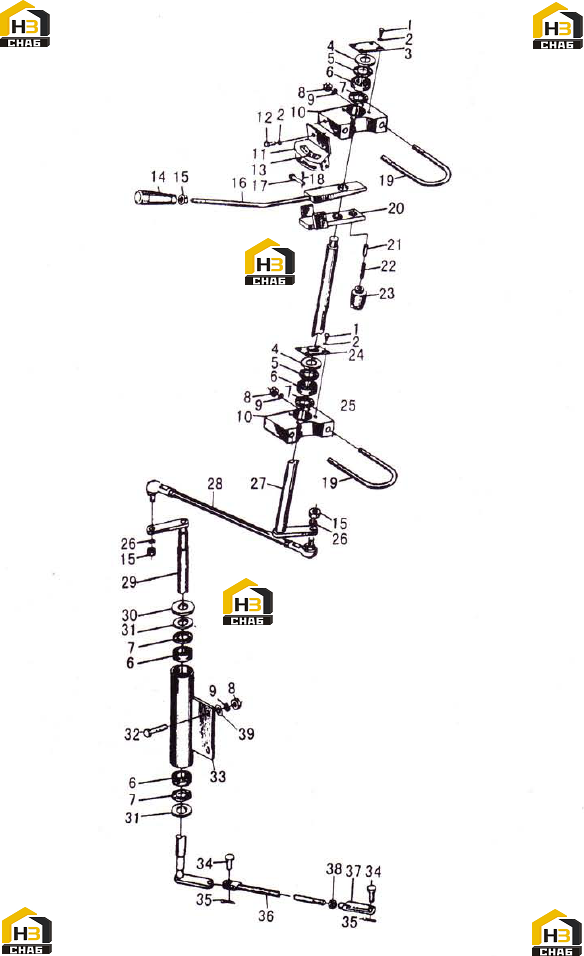

Система коробки передач

← Клапан распределительный коробки передач Система ведущих мостов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M5x12-Ep•Zn

Каталожный номер:GB5781-1986

Комплект:8

Примечание:M5x12-Ep•Zn

№ на схеме:2

Наименование:WASHER 5

Каталожный номер:GB93-1987

Комплект:10

Примечание:5

№ на схеме:3

Наименование:COVER

Каталожный номер:ZL50F.4.1-13

Комплект:1

Примечание:

№ на схеме:4

Наименование:RING SNAP

Каталожный номер:ZL50F.4.1-11

Комплект:2

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:ZL50F.4.1-10

Комплект:2

Примечание:

№ на схеме:6

Наименование:FLAT WASHER 6001

Каталожный номер:GB/T276-1994

Комплект:4

Примечание:6001

№ на схеме:7

Наименование:BEARING

Каталожный номер:ZL50F.4.1-9

Комплект:4

Примечание:

№ на схеме:8

Наименование:NUT M8-Ep•Zn

Каталожный номер:GB6170-1986

Комплект:6

Примечание:M8-Ep•Zn

№ на схеме:9

Наименование:WASHER 8

Каталожный номер:GB93-1987

Комплект:6

Примечание:8

№ на схеме:10

Наименование:BEARING SEAT

Каталожный номер:ZL50F.4.1-1

Комплект:1

Примечание:

№ на схеме:11

Наименование:POSITIONING LINKAGE

Каталожный номер:ZL50F.4.1.3

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT M5x10-Ep•Zn

Каталожный номер:GB5781-1986

Комплект:2

Примечание:M5x10-Ep•Zn

№ на схеме:13

Наименование:NAME PLATE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:HANDLE SLEEVE

Каталожный номер:ZL50F.4.1-14

Комплект:1

Примечание:

№ на схеме:15

Наименование:NUT М10-Ер•Zn

Каталожный номер:GB6170-1986

Комплект:3

Примечание:М10-Ер•Zn

№ на схеме:16

Наименование:HANDLE

Каталожный номер:ZL50F.4.1.2

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIN B5x45

Каталожный номер:GB882-1986

Комплект:1

Примечание:B5x45

№ на схеме:18

Наименование:SPLIT PIN 2x10

Каталожный номер:GB91-1986

Комплект:1

Примечание:2x10

№ на схеме:19

Наименование:U-BOLT

Каталожный номер:ZL50F.4.1-4

Комплект:2

Примечание:

№ на схеме:20

Наименование:HANDLE SOLE

Каталожный номер:ZL50F.4.1.1

Комплект:1

Примечание:

№ на схеме:21

Наименование:BALL PIN

Каталожный номер:ZL50F.4.1-5

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING

Каталожный номер:ZL50F.4.1-7

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPRING SEAT

Каталожный номер:ZL50F.4.1-6

Комплект:1

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:ZL50F.4.1-8

Комплект:1

Примечание:

№ на схеме:25

Наименование:BEARING SEAT

Каталожный номер:ZL50F.4.1-3

Комплект:1

Примечание:

№ на схеме:26

Наименование:WASHER 10

Каталожный номер:GB93-1987

Комплект:2

Примечание:10

№ на схеме:27

Наименование:SHAFT

Каталожный номер:ZL50.4.1-2

Комплект:1

Примечание:

№ на схеме:28

Наименование:LINKAGE RODE

Каталожный номер:ZL30F2.4.3

Комплект:1

Примечание:

№ на схеме:29

Наименование:SHAFT

Каталожный номер:ZL30F2.4.1-1

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER 14

Каталожный номер:GB96-1985

Комплект:1

Примечание:14

№ на схеме:31

Наименование:RING SNAP

Каталожный номер:ZL50F.4.3-3

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT M8x25-Ep•Zn

Каталожный номер:GB5781-1986

Комплект:2

Примечание:M8x25-Ep•Zn

№ на схеме:33

Наименование:SLEEVE

Каталожный номер:ZL30F2.4.1-2

Комплект:1

Примечание:

№ на схеме:34

Наименование:PIN B8x24

Каталожный номер:GB882-1986

Комплект:2

Примечание:B8x24

№ на схеме:35

Наименование:SPLIT PIN 3.2x20

Каталожный номер:GB91-1986

Комплект:2

Примечание:3.2x20

№ на схеме:36

Наименование:LINKAGE RODE

Каталожный номер:ZL30F2.4.2.1

Комплект:1

Примечание:

№ на схеме:37

Наименование:ADJUSRING SLEEVE

Каталожный номер:ZL50F.4.4-1

Комплект:1

Примечание:

№ на схеме:38

Наименование:NUT M10x1-Ep•Zn

Каталожный номер:GB6171-1986

Комплект:2

Примечание:M10x1-Ep•Zn

№ на схеме:39

Наименование:WASHER 8

Каталожный номер:GB97.1-1985

Комплект:1

Примечание:8
