Система ведущих мостов

Система ведущих мостов

← Система коробки передач Мосты в сборе (передний, задний) →

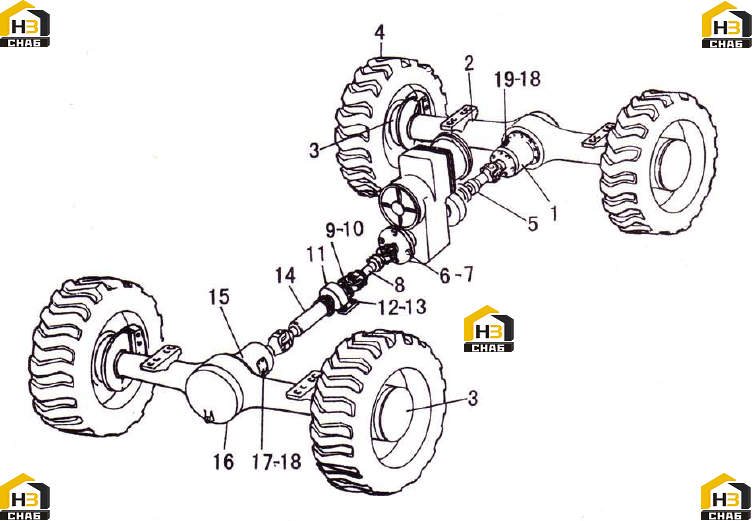

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:REAR AXLE MAIN DRIVE ASS’ Y
Каталожный номер:ZL30F.5.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:REAR AXLE ASS’ Y
Каталожный номер:ZL30F.5.9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FINAL DRIVE ASS’ Y
Каталожный номер:ZL30F.5.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:WHEEL FELLONE
Каталожный номер:ZL30F.5.4
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:REAR MOTION SHAFT
Каталожный номер:ZL30F2.5.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT
Каталожный номер:ZL30F.5-1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER
Каталожный номер:ZL30F.5-6
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:MIDDLE MOTION SHAFT
Каталожный номер:ZL30F2.5.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BOLT
Каталожный номер:ZL30F.5-2
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT M14x1.5-Ep•Zn
Каталожный номер:GB889-1980
Комплект:24
Примечание:M14x1.5-Ep•Zn
0 ₽
шт
№ на схеме:11
Наименование:HOLDER
Каталожный номер:ZL30F2.5.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M14x1.5x5.5-Ep•Zn
Каталожный номер:GB5785-1986
Комплект:4
Примечание:M14x1.5x5.5-Ep•Zn
0 ₽
шт
№ на схеме:13
Наименование:WASHER 14
Каталожный номер:GB95-1985
Комплект:4
Примечание:14
0 ₽
шт
№ на схеме:14
Наименование:FRONT MOTION SHAFT
Каталожный номер:ZL30F2.5.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FRONT AXLE MAIN DRIVE ASS’ Y
Каталожный номер:ZL30F.5.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FRONT AXLE ASSEMBLY
Каталожный номер:ZL30F.5.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:FRONT AXLE BRAND
Каталожный номер:ZL30F.5-5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:RIVET 2x4
Каталожный номер:GB827-1986
Комплект:8
Примечание:2x4
0 ₽
шт
№ на схеме:19
Наименование:REAR AXLE BRAND
Каталожный номер:ZL30.5-4
Комплект:1
Примечание:
