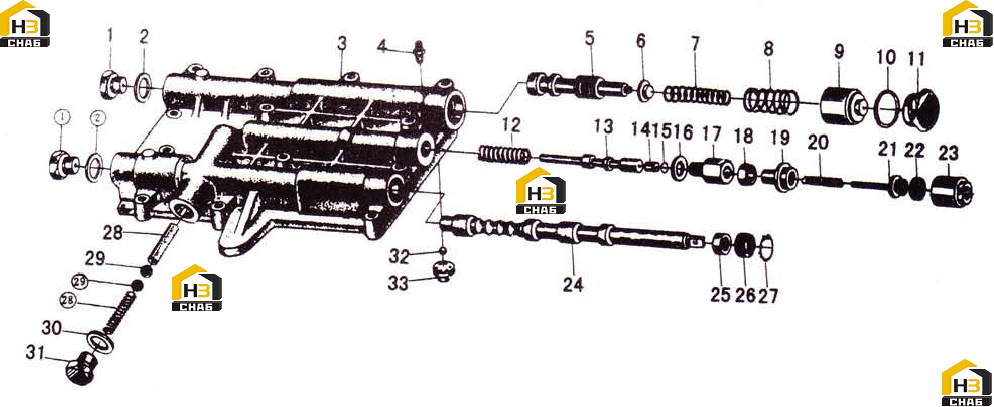

Клапан распределительный коробки передач

← Насос Система коробки передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:VALVE BODY

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:THERMOMETER FITTING

Каталожный номер:ZL50.1-3

Комплект:1

Примечание:

№ на схеме:5

Наименование:RELIEF VALVE STEM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPRING SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:SLIDE BLOCK

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:BRAKE VALVE STEM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUNGER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING 13x1.9

Каталожный номер:

Комплект:1

Примечание:13x1.9

№ на схеме:16

Наименование:WASHER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:AIR VALVE SEAT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPRING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:AIR VALVE STEM

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:YX-RING SEAL 32x40

Каталожный номер:

Комплект:1

Примечание:32x40

№ на схеме:23

Наименование:AIR VALVE HOUSING

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPEED SELECTION SPOOL

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPACER SLEEVE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:SKELETON TYPE OIL SEAL 18x30x10

Каталожный номер:HG4-692-67

Комплект:1

Примечание:18x30x10

№ на схеме:27

Наименование:RING SNAP

Каталожный номер:GB893.1-1986

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:29

Наименование:STEEL BALL 1/2"

Каталожный номер:

Комплект:2

Примечание:1/2"

№ на схеме:30

Наименование:SPACER

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:STEEL BALL Ǿ5

Каталожный номер:

Комплект:1

Примечание:D5

№ на схеме:33

Наименование:ROUND PLATE

Каталожный номер:

Комплект:1

Примечание:
