Шестерня четвертой передачи главного вала (часть ii)

← Шестерня четвертой передачи главного вала (часть i) Шестерня пятой передачи главного вала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

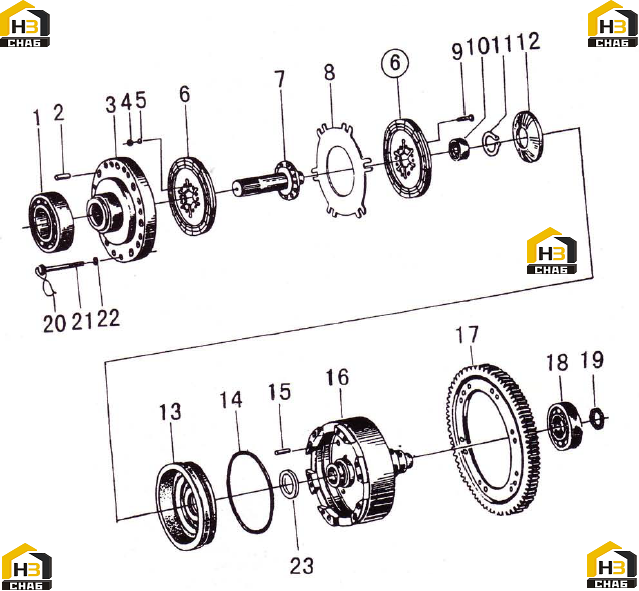

№ на схеме:1

Наименование:BALL BEARING 122

Каталожный номер:GB276-82

Комплект:1

Примечание:122

№ на схеме:2

Наименование:PIN D13x30

Каталожный номер:ZL50.3.1-10

Комплект:6

Примечание:D13x30

№ на схеме:3

Наименование:BACK DISK FOR THE SECOND SPEED

Каталожный номер:ZL50.3.1-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:NUT M8

Каталожный номер:GB6170-86

Комплект:12

Примечание:M8

№ на схеме:5

Наименование:WASHER 8

Каталожный номер:GB93-87

Комплект:12

Примечание:8

№ на схеме:6

Наименование:DRIVEN DISK ASS' Y FOR THE SECOND SPEED

Каталожный номер:ZL50.3.1.1

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHAFT FOR THE SECOND SPEED

Каталожный номер:ZL50.3.1-2

Комплект:1

Примечание:

№ на схеме:8

Наименование:DRIVEN DISK FOR THE SECOND SPEED

Каталожный номер:ZL50.3.1-4

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT M8x20

Каталожный номер:GB5783-1986

Комплект:12

Примечание:M8x20

№ на схеме:10

Наименование:BALL BEARING 204

Каталожный номер:GB276-82

Комплект:1

Примечание:204

№ на схеме:11

Наименование:RING SNAP 65

Каталожный номер:GB894.1-86

Комплект:1

Примечание:65

№ на схеме:12

Наименование:DISH SPRING

Каталожный номер:ZL50.3.1-12

Комплект:1

Примечание:

№ на схеме:13

Наименование:PISTON

Каталожный номер:ZL50.3.1-5

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:ZL50.3.1-11

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIN

Каталожный номер:ZL50.3.1-14

Комплект:3

Примечание:

№ на схеме:16

Наименование:CYLINDER ASS’ Y FOR THE SECOND SPEED

Каталожный номер:ZL50.3.1-7

Комплект:1

Примечание:

№ на схеме:17

Наименование:OUTPUT GEAR OF THE INTER-SHAFT

Каталожный номер:ZL50.3.1-6

Комплект:1

Примечание:

№ на схеме:18

Наименование:BALL BEARING 312

Каталожный номер:GB276-82

Комплект:1

Примечание:312

№ на схеме:19

Наименование:OIL SEAL

Каталожный номер:ZL50.3.1-9

Комплект:1

Примечание:

№ на схеме:20

Наименование:STEEL WIRE Ǿ1.2x1200

Каталожный номер:GB343-82

Комплект:1

Примечание:D.1.2x1200

№ на схеме:21

Наименование:BOLT M12x1.25x100

Каталожный номер:ZL50.3.1-3

Комплект:12

Примечание:M12x1.25x100

№ на схеме:22

Наименование:WASHER 12

Каталожный номер:GB93-87

Комплект:12

Примечание:12

№ на схеме:23

Наименование:OIL SEAL

Каталожный номер:ZL50.3.1-8

Комплект:1

Примечание:
