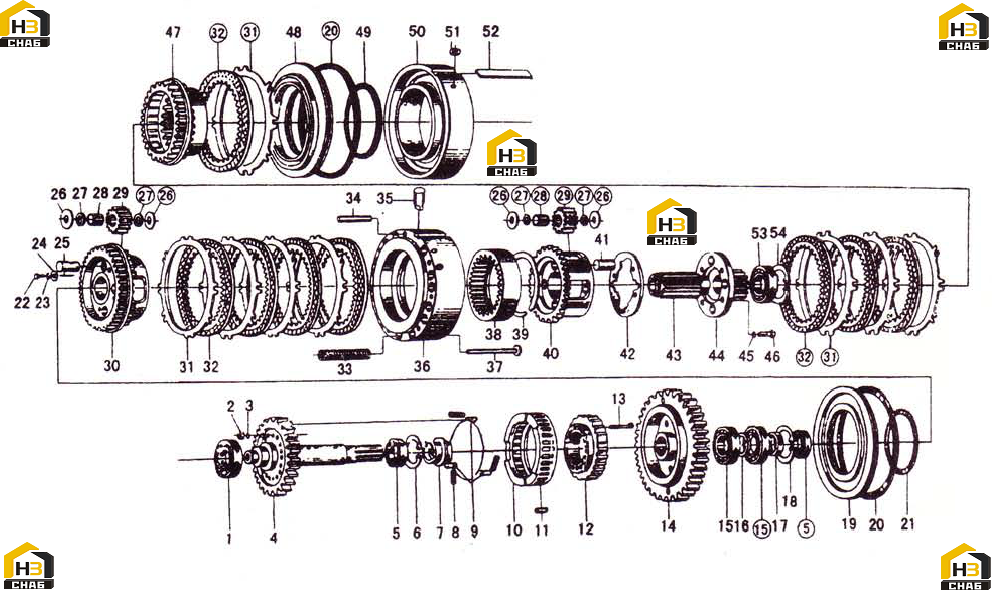

Шестерня четвертой передачи главного вала (часть i)

← Шестерня третьей передачи главного вала Шестерня четвертой передачи главного вала (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BALL BEARING 210 (55x100x2)

Каталожный номер:GB276-82

Комплект:1

Примечание:210 (55x100x2)

№ на схеме:2

Наименование:NUT M10х1

Каталожный номер:GB6171-86

Комплект:20

Примечание:M10х1

№ на схеме:3

Наименование:WASHER 10

Каталожный номер:GB859-87

Комплект:20

Примечание:10

№ на схеме:4

Наименование:INTER-INPUT SHAFT

Каталожный номер:ZL50.3.5A-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:BALL BEARING 110 (50x80x16)

Каталожный номер:GB276-82

Комплект:2

Примечание:110 (50x80x16)

№ на схеме:6

Наименование:RING SNAP 80

Каталожный номер:GB893.1-86

Комплект:1

Примечание:80

№ на схеме:7

Наименование:ISOLATED BUSHING

Каталожный номер:ZL50.3.5-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:ZL50.3.5-22A

Комплект:3

Примечание:

№ на схеме:9

Наименование:PIN

Каталожный номер:ZL50.3.5-31 А

Комплект:3

Примечание:

№ на схеме:10

Наименование:ISOLATED WASHER

Каталожный номер:ZL50.3.5-30A

Комплект:1

Примечание:

№ на схеме:11

Наименование:ROLLER Ǿ13x26

Каталожный номер:ZL50.3.5-20

Комплект:24

Примечание:Ǿ13x26

№ на схеме:12

Наименование:INNER RACE CAM

Каталожный номер:ZL50.3.5-29A

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:ZL50.3.5-32

Комплект:20

Примечание:

№ на схеме:14

Наименование:OUTER RACE GEAR

Каталожный номер:ZL50.3.5-2A

Комплект:1

Примечание:

№ на схеме:15

Наименование:BALL BEARING 210 (50x90x20)

Каталожный номер:GB276-82

Комплект:2

Примечание:210 (50x90x20)

№ на схеме:16

Наименование:ISOLATED WASHER

Каталожный номер:ZL50.3.5-34

Комплект:1

Примечание:

№ на схеме:17

Наименование:ISOLATED BUSHING

Каталожный номер:ZL50.3.5-33

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING SNAP 90

Каталожный номер:GB893.1-86

Комплект:1

Примечание:90

№ на схеме:19

Наименование:PISTON

Каталожный номер:ZL50.3.5-4

Комплект:1

Примечание:

№ на схеме:20

Наименование:EXTERNAL SEAL RING

Каталожный номер:ZL50.3.5-8

Комплект:2

Примечание:

№ на схеме:21

Наименование:INTERNAL SEAL RING

Каталожный номер:ZL50.3.5-28

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT M8x12

Каталожный номер:ZL50.3-35

Комплект:4

Примечание:M8x12

№ на схеме:23

Наименование:WASHER 8

Каталожный номер:GB93-87

Комплект:4

Примечание:8

№ на схеме:24

Наименование:STOP WASHER

Каталожный номер:ZL50.3.5-27

Комплект:4

Примечание:

№ на схеме:25

Наименование:REVERSE PLANET SPINDLE

Каталожный номер:ZL50.3.5-25

Комплект:4

Примечание:

№ на схеме:26

Наименование:SPACER

Каталожный номер:ZL50.3.5-12

Комплект:16

Примечание:

№ на схеме:27

Наименование:RING SNAP

Каталожный номер:ZL50.3.5-19

Комплект:16

Примечание:

№ на схеме:28

Наименование:NEEDLE ROLLER D.04x35

Каталожный номер:GB339-84

Комплект:176

Примечание:D.04x35

№ на схеме:29

Наименование:PLANET

Каталожный номер:ZL50.3.5-13

Комплект:8

Примечание:

№ на схеме:30

Наименование:CARRIER OF REVERSE ASS’ Y

Каталожный номер:ZL50.3.5-37

Комплект:11

Примечание:

№ на схеме:31

Наименование:REVERSE FIRST SPEED DRIVEN DISK

Каталожный номер:ZL50.3.5-5

Комплект:8

Примечание:

№ на схеме:32

Наименование:REVERSE FIRST SPEED DRIVEN DISK

Каталожный номер:ZL50.3.5.2

Комплект:8

Примечание:

№ на схеме:33

Наименование:SPRING

Каталожный номер:ZL50.3.5-6

Комплект:15

Примечание:

№ на схеме:34

Наименование:PIN 13x110

Каталожный номер:ZL50.3.5.3-2

Комплект:8

Примечание:13x110

№ на схеме:35

Наименование:ROUND PIN

Каталожный номер:ZL50.3.5-26

Комплект:1

Примечание:

№ на схеме:36

Наименование:ISOLATING BRACKET

Каталожный номер:ZL50.3.5.3

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPRING PIN

Каталожный номер:ZL50.3.5-7

Комплект:15

Примечание:

№ на схеме:38

Наименование:REVERSE RANGE GEAR-RING

Каталожный номер:ZL50.3.5-23

Комплект:1

Примечание:

№ на схеме:39

Наименование:RING SNAP

Каталожный номер:ZL50.3.5-21

Комплект:1

Примечание:

№ на схеме:40

Наименование:CARRIER OF THE FIRST RANGE PLANET GEAR

Каталожный номер:ZL50.3.5-16

Комплект:1

Примечание:

№ на схеме:41

Наименование:FIRST SPEED PLANET SPINDLE

Каталожный номер:ZL50.3.5-14

Комплект:4

Примечание:

№ на схеме:42

Наименование:LOCK PLATE

Каталожный номер:ZL50.3.5-15

Комплект:1

Примечание:

№ на схеме:43

Наименование:GEAR-SUN

Каталожный номер:ZL50.3.5-18

Комплект:1

Примечание:

№ на схеме:44

Наименование:CONNECTING DISH FOR THE DIRECT RANGE

Каталожный номер:ZL50.3.5-17

Комплект:1

Примечание:

№ на схеме:45

Наименование:WASHER 10

Каталожный номер:GB93-87

Комплект:4

Примечание:10

№ на схеме:46

Наименование:BOLT M10x30

Каталожный номер:ZL5783-86

Комплект:4

Примечание:M10x30

№ на схеме:47

Наименование:INTERNAL GEAR-RIG ASSEMPLY FOR FIRST RANGE

Каталожный номер:ZL50.3.5-36

Комплект:1

Примечание:

№ на схеме:48

Наименование:FIRST RANGE PISTON

Каталожный номер:ZL50.3.5-9

Комплект:1

Примечание:

№ на схеме:49

Наименование:SEAL RING

Каталожный номер:ZL50.3.1-11

Комплект:1

Примечание:

№ на схеме:50

Наименование:CYLINDER-HOUSING FOR THE FIRST RANGE

Каталожный номер:ZL50.3.5-10

Комплект:1

Примечание:

№ на схеме:51

Наименование:SEAL

Каталожный номер:ZL50.3.5-11

Комплект:1

Примечание:

№ на схеме:52

Наименование:MOUNTING PLATE

Каталожный номер:ZL50.3.5-24

Комплект:1

Примечание:

№ на схеме:53

Наименование:BALL BEARING 6210

Каталожный номер:GB/T276-94

Комплект:1

Примечание:6210

№ на схеме:54

Наименование:RING SHAP 90

Каталожный номер:GB8941-86

Комплект:1

Примечание:90
