Шестерня пятой передачи главного вала

← Шестерня четвертой передачи главного вала (часть ii) Насос →

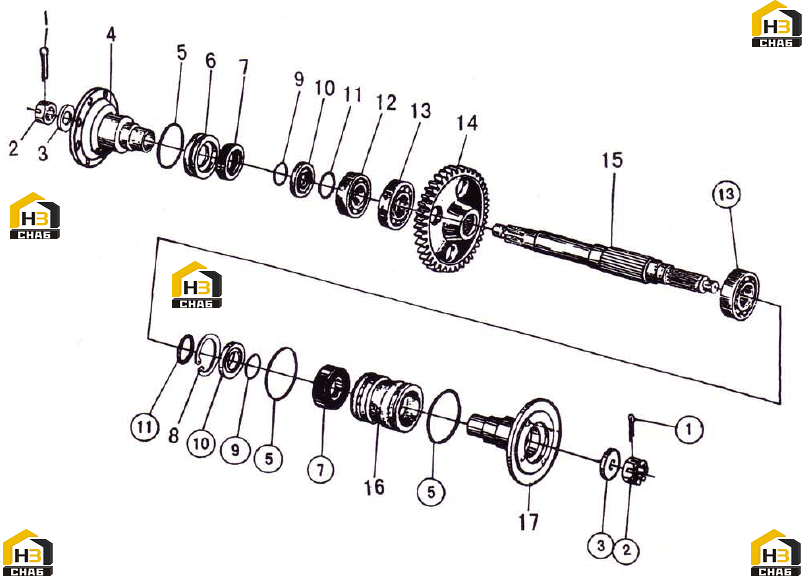

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIN 6x60

Каталожный номер:GB91-1986

Комплект:2

Примечание:6x60

№ на схеме:2

Наименование:CHANNEL NUT

Каталожный номер:ZL50.3.3-1

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:ZL50.3.3-9

Комплект:2

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:ZL30F2.3-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING 130x3.1

Каталожный номер:GB1235-1976

Комплект:3

Примечание:130x3.1

№ на схеме:6

Наименование:BASE OF OIL SEAL

Каталожный номер:ZL50.3.3-3

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPELETON OIL SEAL SG70x95x12

Каталожный номер:HG4-692-1976

Комплект:2

Примечание:SG70x95x12

№ на схеме:8

Наименование:RING SNAP D.130

Каталожный номер:GB893.1-1986

Комплект:1

Примечание:D.130

№ на схеме:9

Наименование:O-RING 65x3.1

Каталожный номер:GB1235-1976

Комплект:2

Примечание:65x3.1

№ на схеме:10

Наименование:WASHER

Каталожный номер:ZL50.3.3-4

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-RING 75x3.1

Каталожный номер:GB1235-1976

Комплект:2

Примечание:75x3.1

№ на схеме:12

Наименование:BALL BEARING 6410

Каталожный номер:GB/T276-1994

Комплект:1

Примечание:6410

№ на схеме:13

Наименование:BALL BEARING 6312

Каталожный номер:GB/T276-1994

Комплект:2

Примечание:6312

№ на схеме:14

Наименование:GEAR OF THE OUTPUT SHAFT

Каталожный номер:ZL50.3.3-8

Комплект:1

Примечание:

№ на схеме:15

Наименование:OUTPUT SHAFT

Каталожный номер:ZL50.3.3A-1

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL COVER

Каталожный номер:ZL50.3.3-11

Комплект:1

Примечание:

№ на схеме:17

Наименование:FLANGE

Каталожный номер:ZL30F2.3-3

Комплект:1

Примечание:
