Наклон и вращатель на верхней раме

← Система гидравлическая рабочая (часть 3) Цилиндр подъемный в сборе →

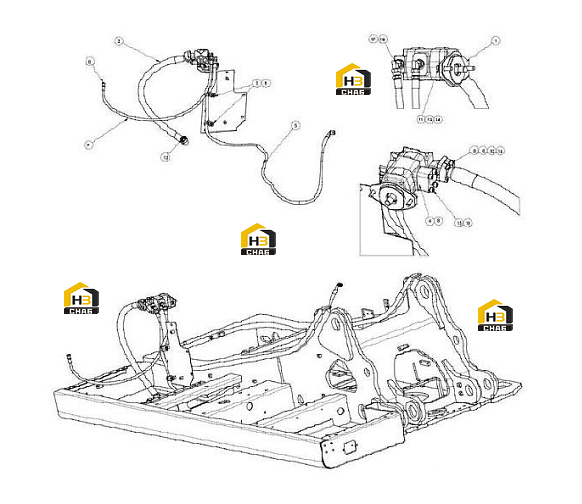

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket

Каталожный номер:11215250

Комплект:1

Примечание:

№ на схеме:2

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:2

Примечание:kongbai (нет номера)

№ на схеме:3

Наименование:Hose

Каталожный номер:11215252

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange

Каталожный номер:11215251

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose_assy special

Каталожный номер:11217502

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:11215253

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose_assy special

Каталожный номер:11217488

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oring

Каталожный номер:11210049

Комплект:2

Примечание:

№ на схеме:9

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring washer

Каталожный номер:11210064

Комплект:8

Примечание:

№ на схеме:11

Наименование:Spring washer

Каталожный номер:11210065

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oring

Каталожный номер:11212473

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hexagon screw

Каталожный номер:11211929

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hex. socket screw

Каталожный номер:11212974

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hex. socket screw

Каталожный номер:11215257

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plain washer

Каталожный номер:11210198

Комплект:2

Примечание:

№ на схеме:17

Наименование:Oring

Каталожный номер:11211982

Комплект:2

Примечание:

№ на схеме:18

Наименование:Gear pump

Каталожный номер:11216836

Комплект:2

Примечание:
