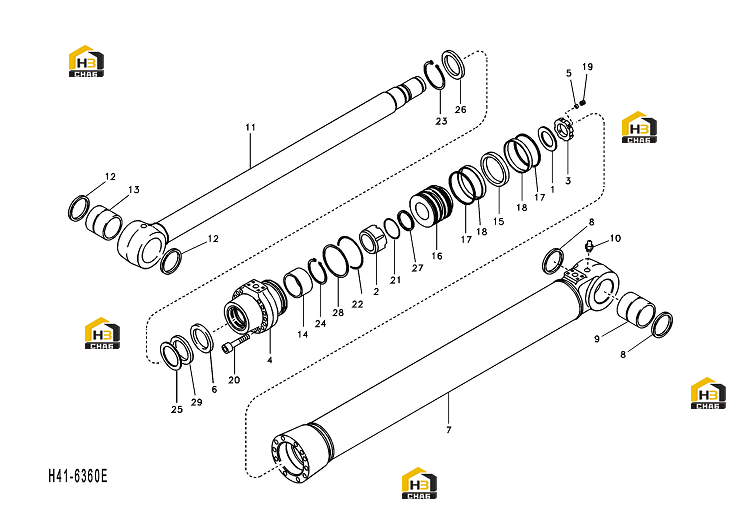

Цилиндр подъемный в сборе

← Наклон и вращатель на верхней раме Цилиндр ковша →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11215267

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cushion

Каталожный номер:11214215

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11215262

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston head

Каталожный номер:11215263

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pad

Каталожный номер:11215264

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber ring

Каталожный номер:11214210

Комплект:1

Примечание:

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Sealing

Каталожный номер:11215265

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:11215266

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nipple

Каталожный номер:11211769

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rod

Каталожный номер:11215275

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11215274

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:11215273

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11214214

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing

Каталожный номер:11215270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:11215271

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing

Каталожный номер:11215272

Комплект:2

Примечание:

№ на схеме:18

Наименование:Wear ring

Каталожный номер:11215277

Комплект:2

Примечание:

№ на схеме:19

Наименование:Set screw

Каталожный номер:11210072

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hex. socket screw

Каталожный номер:11215276

Комплект:17

Примечание:

№ на схеме:21

Наименование:Oring

Каталожный номер:11213441

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oring

Каталожный номер:11215280

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11214220

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring retainer

Каталожный номер:11214221

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sealing ring

Каталожный номер:11214222

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sealing

Каталожный номер:11214223

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring

Каталожный номер:11215278

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring

Каталожный номер:11215279

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11214213

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sealing kit

Каталожный номер:11215281

Комплект:1

Примечание:

№ на схеме:31

Наименование:Boom cylinder

Каталожный номер:11214845

Комплект:1

Примечание:
