Система гидравлическая рабочая (часть 3)

Система гидравлическая рабочая (часть 3)

← Функция переключения рычага Наклон и вращатель на верхней раме →

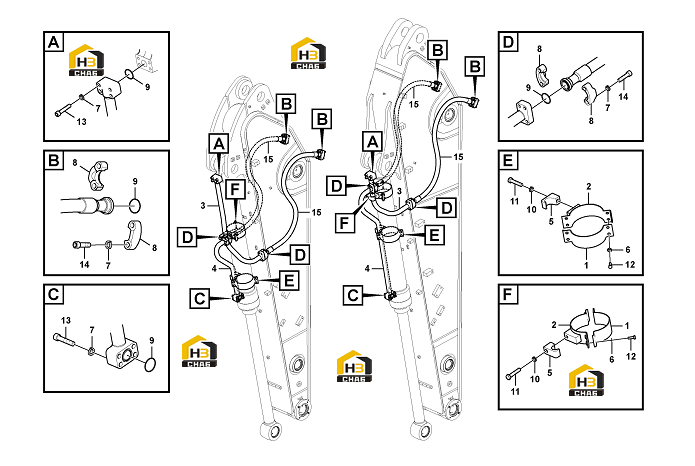

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:11215201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11215202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:11215204
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:11215205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:11211926
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:11211634
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spring washer
Каталожный номер:11211961
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Flange half
Каталожный номер:11214869
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O­ring
Каталожный номер:11210049
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11210105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hex. socket screw
Каталожный номер:11215189
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hex. socket screw
Каталожный номер:11214885
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose_assy special
Каталожный номер:11217442
Комплект:2
Примечание:
