Узел поршня цилиндра

Узел поршня цилиндра

← Цилиндр ковшового рычага Цилиндр ковша →

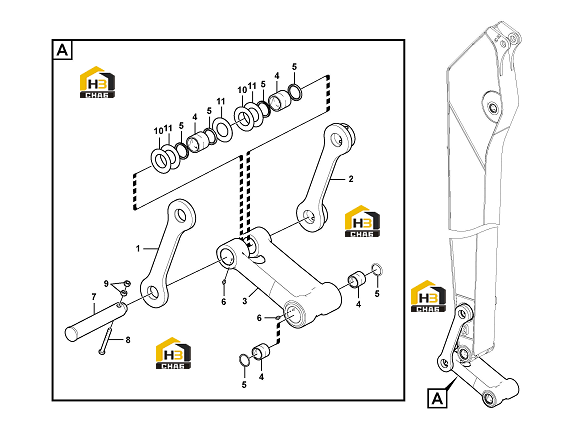

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Yoke
Каталожный номер:11214229
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Yoke
Каталожный номер:11214230
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connecting rod
Каталожный номер:11214232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bushing
Каталожный номер:11214231
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sealing
Каталожный номер:11210871
Комплект:6
Примечание:24R309030
0 ₽
шт
№ на схеме:6
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin
Каталожный номер:14401867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11210206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon nut
Каталожный номер:11210109
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:11212105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:11212106
Комплект:3
Примечание:
