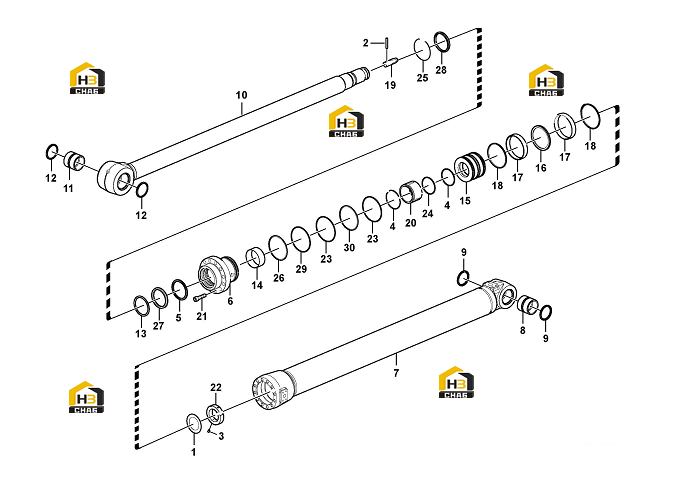

Цилиндр ковшового рычага

← Рычаг ковша Узел поршня цилиндра →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11210659

Комплект:1

Примечание:24C008020

№ на схеме:2

Наименование:Pin

Каталожный номер:11211339

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:11214212

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rubber ring

Каталожный номер:11214210

Комплект:1

Примечание:

№ на схеме:6

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Bushing

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:10

Наименование:Rod

Каталожный номер:11214211

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing

Каталожный номер:11210504

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:13

Наименование:Ring

Каталожный номер:11214213

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11214214

Комплект:1

Примечание:

№ на схеме:15

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:16

Наименование:Sealing

Каталожный номер:11214217

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:11214218

Комплект:2

Примечание:

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:11214219

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cushion

Каталожный номер:11214216

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cushion

Каталожный номер:11219449

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:11214764

Комплект:15

Примечание:24T516605

№ на схеме:22

Наименование:Lock nut

Каталожный номер:11210724

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11214225

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11214224

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:11214220

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring retainer

Каталожный номер:11214221

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing ring

Каталожный номер:11214222

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing

Каталожный номер:11214223

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11214227

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring

Каталожный номер:11214228

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sealing kit

Каталожный номер:11214226

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hydraulic cylinder

Каталожный номер:11212231

Комплект:1

Примечание:
