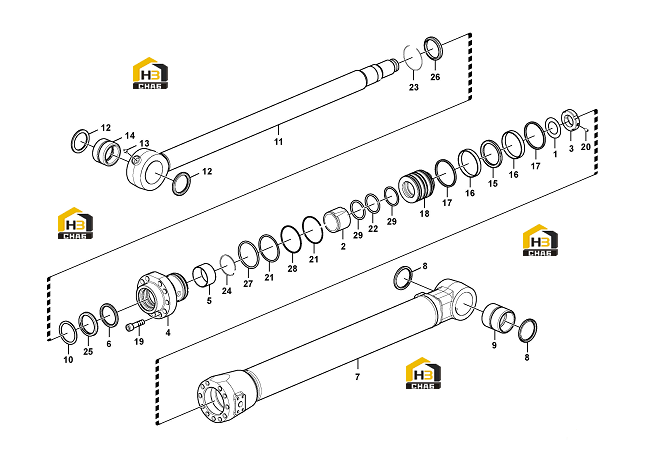

Цилиндр ковша

← Узел поршня цилиндра Палец гидроцилиндра в сборе (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:11210659

Комплект:1

Примечание:24C008020

№ на схеме:2

Наименование:Cushion

Каталожный номер:11214189

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock nut

Каталожный номер:11214190

Комплект:1

Примечание:

№ на схеме:4

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:5

Наименование:Bushing

Каталожный номер:11211804

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing

Каталожный номер:11211344

Комплект:1

Примечание:

№ на схеме:7

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:8

Наименование:Sealing

Каталожный номер:11210870

Комплект:2

Примечание:24R308043

№ на схеме:9

Наименование:Bushing

Каталожный номер:11212240

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring

Каталожный номер:11211798

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rod

Каталожный номер:11214233

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing

Каталожный номер:11210871

Комплект:2

Примечание:24R309030

№ на схеме:13

Наименование:Lubricating nipple

Каталожный номер:11210001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bushing

Каталожный номер:11212239

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston seal

Каталожный номер:11212262

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wear ring

Каталожный номер:11212269

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:11212271

Комплект:2

Примечание:

№ на схеме:18

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:1

Примечание:kongbai (нет номера)

№ на схеме:19

Наименование:Screw

Каталожный номер:11214764

Комплект:15

Примечание:24T516605

№ на схеме:20

Наименование:Screw

Каталожный номер:11214191

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:11212273

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11210179

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retaining ring

Каталожный номер:11211775

Комплект:1

Примечание:

№ на схеме:24

Наименование:Retaining ring

Каталожный номер:11211777

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sealing

Каталожный номер:11211779

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sealing

Каталожный номер:11211781

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring

Каталожный номер:11212270

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring

Каталожный номер:11212267

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring

Каталожный номер:11214194

Комплект:2

Примечание:

№ на схеме:30

Наименование:Sealing kit

Каталожный номер:11214193

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bucket cylinder

Каталожный номер:11212229

Комплект:1

Примечание:
