Палец гидроцилиндра в сборе (часть 1)

Палец гидроцилиндра в сборе (часть 1)

← Цилиндр ковша Палец гидроцилиндра в сборе (часть 2) →

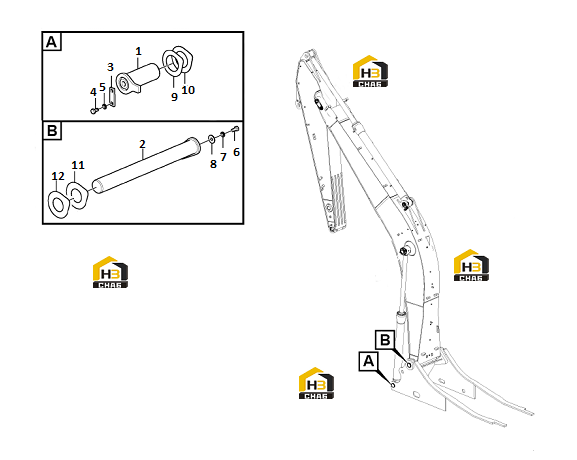

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:14401523
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:14401871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock
Каталожный номер:11210779
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon screw
Каталожный номер:11223254
Комплект:4
Примечание:M16*30
0 ₽
шт
№ на схеме:5
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hexagon screw
Каталожный номер:11223258
Комплект:1
Примечание:M20*40
0 ₽
шт
№ на схеме:7
Наименование:Spring washer
Каталожный номер:11222986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plain washer
Каталожный номер:11223257
Комплект:1
Примечание:21*60*6
0 ₽
шт
№ на схеме:9
Наименование:Shim
Каталожный номер:11214179
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:11214180
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shim
Каталожный номер:11222521
Комплект:3
Примечание:105X225XT2
0 ₽
шт
№ на схеме:12
Наименование:Shim
Каталожный номер:26170012311
Комплект:2
Примечание:
