Палец гидроцилиндра в сборе (часть 2)

Палец гидроцилиндра в сборе (часть 2)

← Палец гидроцилиндра в сборе (часть 1) Переходник (тип a) →

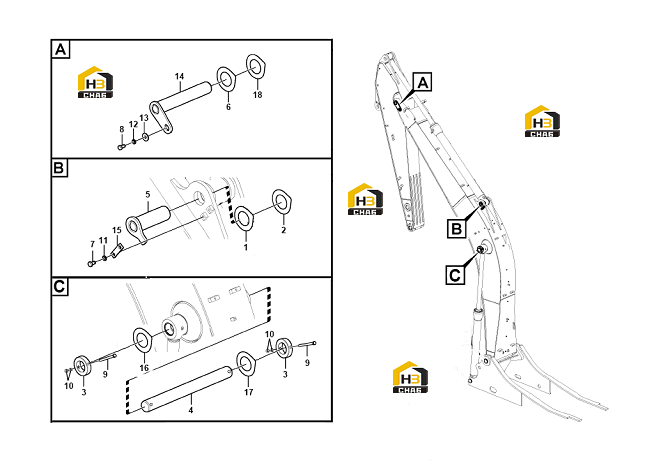

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shim
Каталожный номер:11210780
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Shim
Каталожный номер:11210781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock pin
Каталожный номер:14401531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:14401873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:14401882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:11222523
Комплект:2
Примечание:102_200_T2
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11223254
Комплект:2
Примечание:M16*30
0 ₽
шт
№ на схеме:8
Наименование:Hexagon screw
Каталожный номер:11223258
Комплект:1
Примечание:m20*40
0 ₽
шт
№ на схеме:9
Наименование:Hexagon screw
Каталожный номер:11223259
Комплект:2
Примечание:M16*190
0 ₽
шт
№ на схеме:10
Наименование:Hexagon nut
Каталожный номер:11223158
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11222986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plain washer
Каталожный номер:11223257
Комплект:1
Примечание:21*60*6
0 ₽
шт
№ на схеме:14
Наименование:Pin
Каталожный номер:14401875
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Lock
Каталожный номер:11210779
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Shim
Каталожный номер:11212077
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Shim
Каталожный номер:11212076
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Shim
Каталожный номер:26170012331
Комплект:2
Примечание:
