Сервосистема (часть 1)

Сервосистема (часть 1)

← Система гидравлическая Устройство гидравлическое →

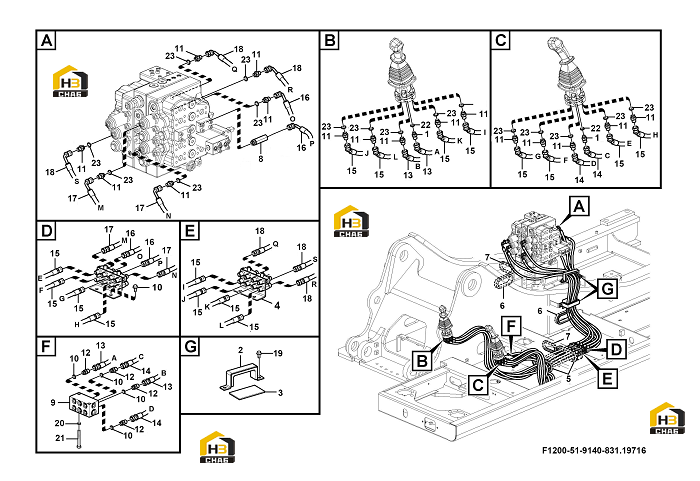

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:11211315
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11213172
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sponge
Каталожный номер:11213173
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Valve
Каталожный номер:11210294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Grommet
Каталожный номер:11210330
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Grommet
Каталожный номер:11210398
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Grommet
Каталожный номер:11210603
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Valve
Каталожный номер:11222270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Block
Каталожный номер:11210905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:11210006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:11211673
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:11211685
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:11217079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose assembly
Каталожный номер:11217080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose assembly
Каталожный номер:11217081
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose assembly
Каталожный номер:11217092
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose assembly
Каталожный номер:14406244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:11217358
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Flange screw
Каталожный номер:11210034
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hexagon screw
Каталожный номер:11210127
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-ring
Каталожный номер:11210133
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:O-ring
Каталожный номер:11210135
Комплект:16
Примечание:
