Устройство гидравлическое

Устройство гидравлическое

← Сервосистема (часть 1) Система гидравлическая рабочая (часть 1) →

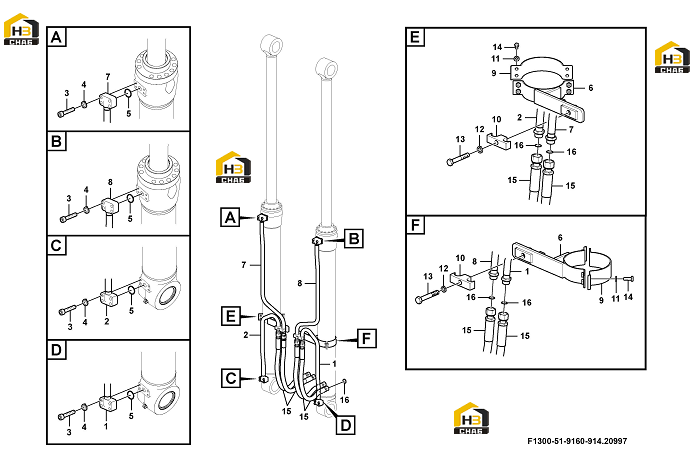

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11214163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11214164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hex. socket screw
Каталожный номер:11212046
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring washer
Каталожный номер:11210064
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:11221049
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:14402617
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:11214162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:11214161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:14408328
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11214154
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plain washer
Каталожный номер:11210197
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11213733
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:11217282
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:11210114
Комплект:8
Примечание:
