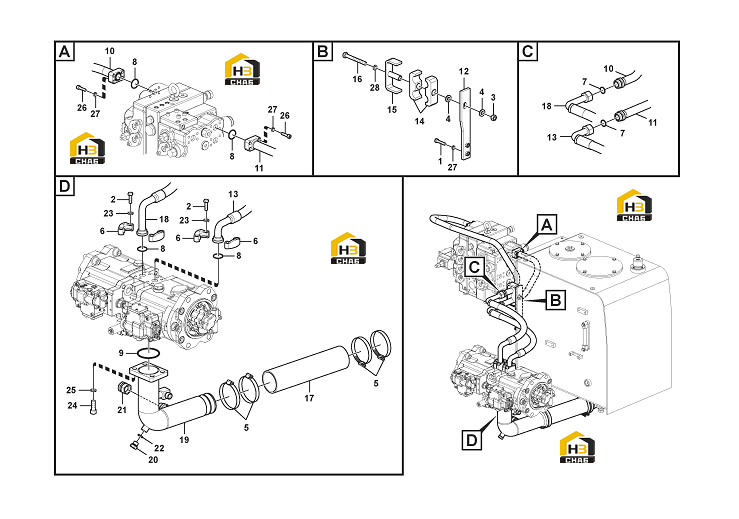

Система гидравлическая

← Звездочка Сервосистема (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hexagon screw

Каталожный номер:11213330

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hexagon screw

Каталожный номер:11210099

Комплект:8

Примечание:

№ на схеме:3

Наименование:Hexagon nut

Каталожный номер:11211940

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plain washer

Каталожный номер:11210201

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:11211645

Комплект:4

Примечание:

№ на схеме:6

Наименование:Flange half

Каталожный номер:11213812

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210114

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:4110001061137

Комплект:4

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:11213813

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe

Каталожный номер:11217239

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe

Каталожный номер:11217240

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:11213809

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:11217261

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber clamp

Каталожный номер:11211942

Комплект:2

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:11211941

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon screw

Каталожный номер:11211937

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber hose

Каталожный номер:11213817

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:11217260

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe

Каталожный номер:11217245

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:11211700

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:11211934

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:11210065

Комплект:8

Примечание:

№ на схеме:24

Наименование:Hex. socket screw

Каталожный номер:11213818

Комплект:4

Примечание:

№ на схеме:25

Наименование:Spring washer

Каталожный номер:11210067

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hex. socket screw

Каталожный номер:11210151

Комплект:8

Примечание:

№ на схеме:27

Наименование:Spring washer

Каталожный номер:11210064

Комплект:10

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:11210066

Комплект:1

Примечание:
