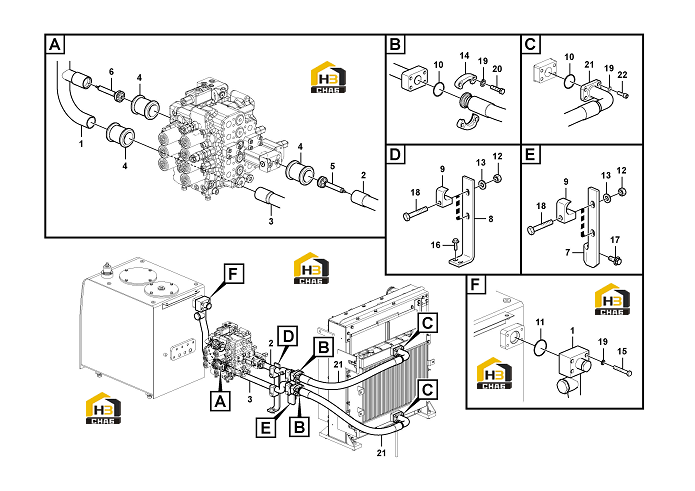

Узел трубопровода

← Узел шланга регулирующего клапана Система гидравлическая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:11217233

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:11217252

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe

Каталожный номер:11217253

Комплект:1

Примечание:

№ на схеме:4

Наименование:Coupling piece

Каталожный номер:11210670

Комплект:3

Примечание:

№ на схеме:5

Наименование:Valve

Каталожный номер:11211922

Комплект:1

Примечание:

№ на схеме:6

Наименование:Valve

Каталожный номер:11210671

Комплект:1

Примечание:

№ на схеме:7

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:1

Примечание:Kongbai (нет номера)

№ на схеме:8

Наименование:Bracket

Каталожный номер:11211921

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:11211926

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:11210050

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11210051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hexagon nut

Каталожный номер:11210109

Комплект:4

Примечание:

№ на схеме:13

Наименование:Kongbai (пустой номер)

Каталожный номер:Kongbai (пустой)

Комплект:4

Примечание:Kongbai (нет номера)

№ на схеме:14

Наименование:Flange half

Каталожный номер:11210019

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hexagon screw

Каталожный номер:11211931

Комплект:4

Примечание:

№ на схеме:16

Наименование:Flange screw

Каталожный номер:11210034

Комплект:2

Примечание:

№ на схеме:17

Наименование:Flange screw

Каталожный номер:11211928

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hexagon screw

Каталожный номер:11211930

Комплект:4

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:11210065

Комплект:20

Примечание:

№ на схеме:20

Наименование:Hexagon screw

Каталожный номер:11211929

Комплект:8

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:11217268

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hex. socket screw

Каталожный номер:11210155

Комплект:8

Примечание:
