Узел шланга регулирующего клапана

Узел шланга регулирующего клапана

← Линия шарнирного соединения Узел трубопровода →

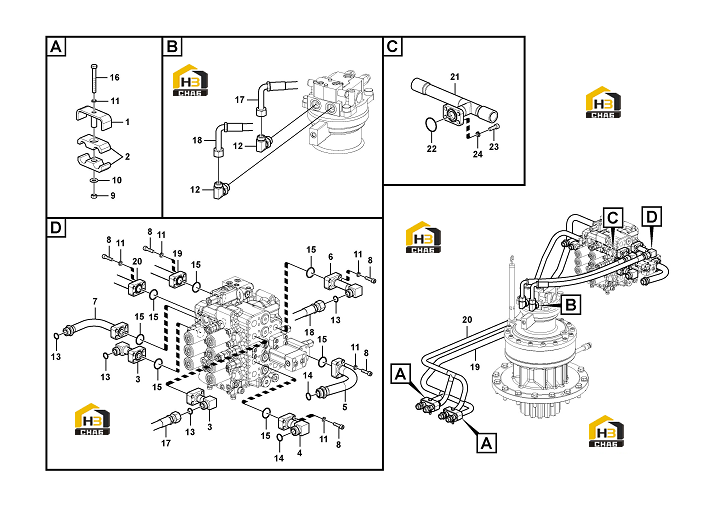

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:11211326
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11211327
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:11217031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:11217032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:11217238
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:11217028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:11217030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hex. socket screw
Каталожный номер:11210151
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon nut
Каталожный номер:11210130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:11211641
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210064
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:11210010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:11212396
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:11210114
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:11221049
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hexagon screw
Каталожный номер:11210128
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:11217262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:11217263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pipe
Каталожный номер:11217236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Pipe
Каталожный номер:11217235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Pipe
Каталожный номер:11217242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-ring
Каталожный номер:11210050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hex. socket screw
Каталожный номер:11210154
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Spring washer
Каталожный номер:11210065
Комплект:4
Примечание:
