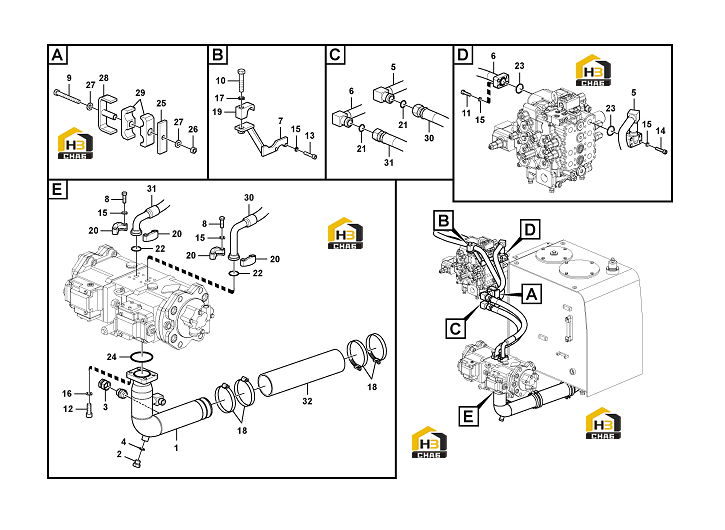

Система гидравлическая

← Узел трубопровода Крепление распределительного клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:11217250

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:11211700

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:11211934

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11210166

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe

Каталожный номер:11217244

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11217241

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:11219616

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon screw

Каталожный номер:11210214

Комплект:8

Примечание:

№ на схеме:9

Наименование:Hexagon screw

Каталожный номер:11211937

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hexagon screw

Каталожный номер:11210105

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hex. socket screw

Каталожный номер:11210151

Комплект:4

Примечание:

№ на схеме:12

Наименование:Hex. socket screw

Каталожный номер:11210154

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hex. socket screw

Каталожный номер:11210152

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hex. socket screw

Каталожный номер:11210159

Комплект:4

Примечание:

№ на схеме:15

Наименование:Spring washer

Каталожный номер:11210064

Комплект:18

Примечание:

№ на схеме:16

Наименование:Spring washer

Каталожный номер:11210065

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:11210067

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:11211645

Комплект:4

Примечание:

№ на схеме:19

Наименование:Clamp

Каталожный номер:11211938

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:11210020

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:11210114

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11221995

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11221586

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11210111

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:11219617

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hexagon nut

Каталожный номер:11211940

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plain washer

Каталожный номер:11210201

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:11211941

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber clamp

Каталожный номер:11211942

Комплект:2

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:11217255

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:11217259

Комплект:1

Примечание:

№ на схеме:32

Наименование:Rubber hose

Каталожный номер:11211945

Комплект:1

Примечание:
