Кабина оператора (часть i)

Кабина оператора (часть i)

← Крепежные средства рамы кабины Кабина оператора (часть ii) →

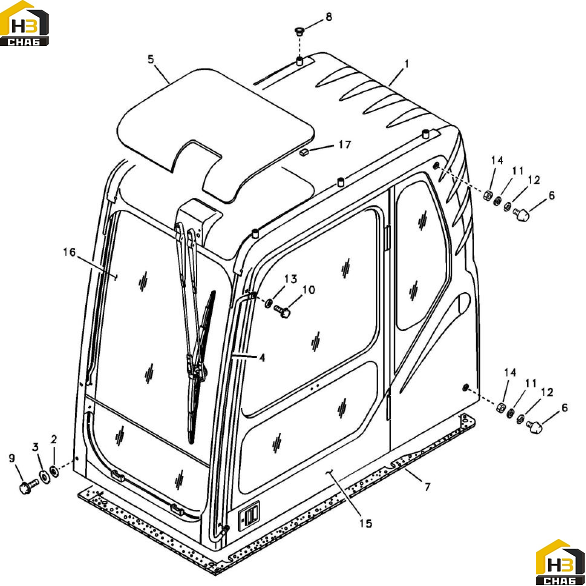

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Kongbai (незаполненный)
Каталожный номер:kongbai (пустой)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:11210574
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:11210575
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Поручень
Каталожный номер:11210641
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Стекло
Каталожный номер:11211169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Заглушка
Каталожный номер:11210331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Подкладка губчатая
Каталожный номер:11210581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Заглушка
Каталожный номер:11210464
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт крепежный фланца
Каталожный номер:11210032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Болт крепежный фланца
Каталожный номер:11210032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба
Каталожный номер:11210058
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба пружины
Каталожный номер:11210063
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шайба
Каталожный номер:11210068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Гайка шестигранная
Каталожный номер:11210129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Дверь
Каталожный номер:11214645
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Стекло
Каталожный номер:11214644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Сальник
Каталожный номер:11216161
Комплект:12
Примечание:
