Крепежные средства рамы кабины

Крепежные средства рамы кабины

← Крепежные средства ступеньки Кабина оператора (часть i) →

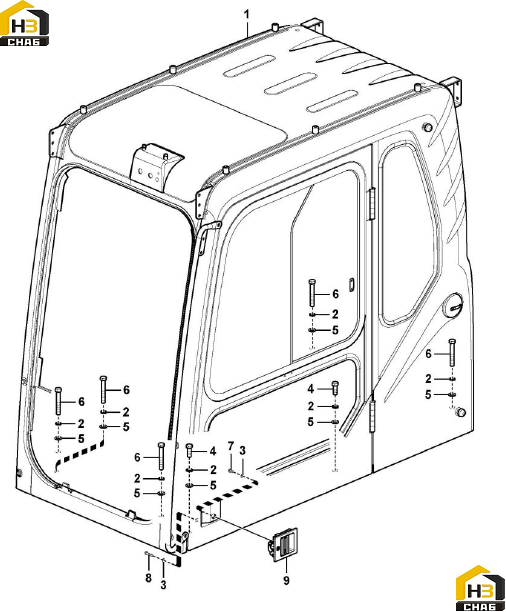

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Кабина
Каталожный номер:11214643
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба пружины
Каталожный номер:11210067
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:11210057
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Болт с шестигранной головкой
Каталожный номер:11210102
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:11210060
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Болт с шестигранной головкой
Каталожный номер:11210112
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт крепежный
Каталожный номер:11210088
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Болт крепежный
Каталожный номер:11210090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Защелка двери
Каталожный номер:11214377
Комплект:1
Примечание:
