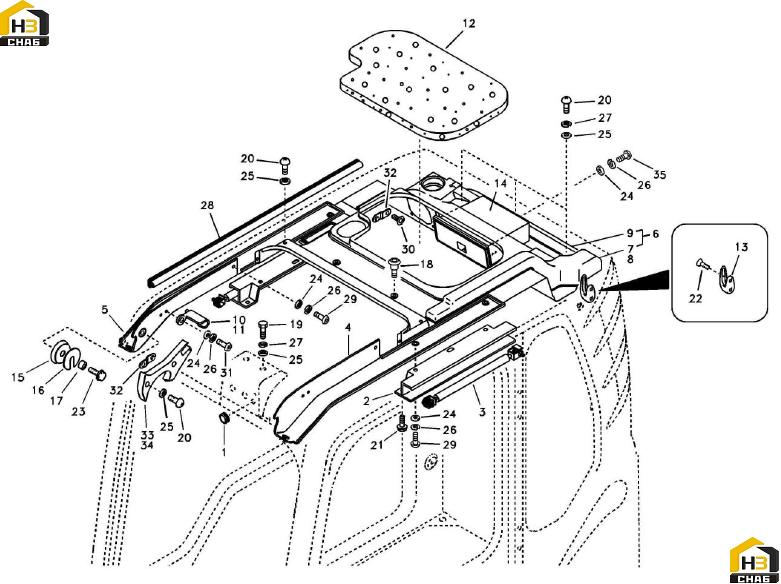

Кабина оператора (часть ii)

← Кабина оператора (часть i) Кабина оператора (часть iii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Заглушка

Каталожный номер:11210540

Комплект:1

Примечание:

№ на схеме:2

Наименование:Направляющая

Каталожный номер:11210568

Комплект:2

Примечание:

№ на схеме:3

Наименование:Пружина газовая

Каталожный номер:11210858

Комплект:2

Примечание:

№ на схеме:4

Наименование:Крышка

Каталожный номер:11216699

Комплект:1

Примечание:

№ на схеме:5

Наименование:Крышка

Каталожный номер:11216669

Комплект:1

Примечание:

№ на схеме:6

Наименование:Крыша кабины

Каталожный номер:11216663

Комплект:1

Примечание:

№ на схеме:7

Наименование:Воздуховод

Каталожный номер:11210268

Комплект:1

Примечание:

№ на схеме:8

Наименование:Воздуховод

Каталожный номер:11210273

Комплект:1

Примечание:

№ на схеме:9

Наименование:Крыша кабины

Каталожный номер:11216662

Комплект:1

Примечание:

№ на схеме:10

Наименование:Крючок

Каталожный номер:11211166

Комплект:1

Примечание:

№ на схеме:11

Наименование:Крючок

Каталожный номер:11211167

Комплект:1

Примечание:

№ на схеме:12

Наименование:Губка

Каталожный номер:11210317

Комплект:1

Примечание:

№ на схеме:13

Наименование:Крючок для одежды

Каталожный номер:11210233

Комплект:1

Примечание:

№ на схеме:14

Наименование:Корпус

Каталожный номер:11214597

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ролик

Каталожный номер:11210579

Комплект:2

Примечание:

№ на схеме:16

Наименование:Направляющая

Каталожный номер:11210320

Комплект:2

Примечание:

№ на схеме:17

Наименование:Уплотнение

Каталожный номер:11210321

Комплект:2

Примечание:

№ на схеме:18

Наименование:Скрепка-держатель

Каталожный номер:11210412

Комплект:3

Примечание:

№ на схеме:19

Наименование:Болт с шестигранной головкой

Каталожный номер:11210187

Комплект:2

Примечание:

№ на схеме:20

Наименование:Болт крепежный

Каталожный номер:11211051

Комплект:9

Примечание:

№ на схеме:21

Наименование:Болт крепежный фланца

Каталожный номер:11210041

Комплект:4

Примечание:

№ на схеме:22

Наименование:Болт крепежный поперечный

Каталожный номер:11211623

Комплект:4

Примечание:

№ на схеме:23

Наименование:Болт крепежный фланца

Каталожный номер:11210043

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:11210057

Комплект:12

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:11210058

Комплект:11

Примечание:

№ на схеме:26

Наименование:Шайба пружины

Каталожный номер:11210062

Комплект:12

Примечание:

№ на схеме:27

Наименование:Шайба пружины

Каталожный номер:11210063

Комплект:5

Примечание:

№ на схеме:28

Наименование:Гидроизоляция

Каталожный номер:11211049

Комплект:1

Примечание:

№ на схеме:29

Наименование:Болт крепежный

Каталожный номер:11210088

Комплект:10

Примечание:

№ на схеме:30

Наименование:Болт с шестигранной головкой

Каталожный номер:11210092

Комплект:8

Примечание:

№ на схеме:31

Наименование:Болт крепежный

Каталожный номер:11210082

Комплект:2

Примечание:

№ на схеме:32

Наименование:Пластина крепежная

Каталожный номер:11210305

Комплект:4

Примечание:

№ на схеме:33

Наименование:Кронштейн крепежный

Каталожный номер:11210864

Комплект:1

Примечание:

№ на схеме:34

Наименование:Кронштейн крепежный

Каталожный номер:11210865

Комплект:1

Примечание:

№ на схеме:35

Наименование:Болт с шестигранной головкой

Каталожный номер:11214658

Комплект:1

Примечание:
