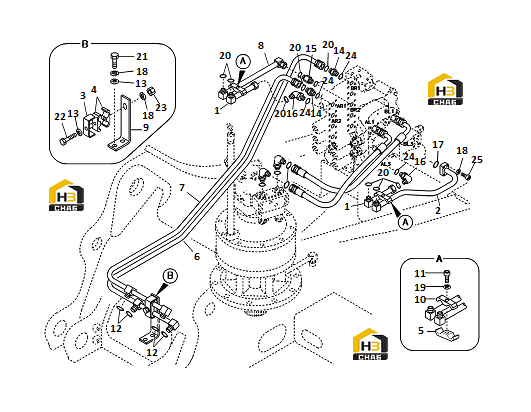

Узел вращающегося гидравлического трубопровода (часть 1)

← Узел рабочий гидравлический Узел вращающегося гидравлического трубопровода (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:11212941

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pipe

Каталожный номер:11212942

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:11212938

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber clamp

Каталожный номер:11212939

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clamp

Каталожный номер:11212940

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pipe

Каталожный номер:11212945

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe

Каталожный номер:11212946

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe

Каталожный номер:11212947

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:14406241

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp

Каталожный номер:11212950

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hexagon screw

Каталожный номер:11210103

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:11212010

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plain washer

Каталожный номер:11210197

Комплект:3

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:11212951

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:11212930

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nipple

Каталожный номер:11212952

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11221586

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring washer

Каталожный номер:11210064

Комплект:7

Примечание:

№ на схеме:19

Наименование:Spring washer

Каталожный номер:11210067

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:11212396

Комплект:9

Примечание:

№ на схеме:21

Наименование:Hexagon screw

Каталожный номер:11210124

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hexagon screw

Каталожный номер:11210127

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hexagon nut

Каталожный номер:11210130

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11210141

Комплект:5

Примечание:

№ на схеме:25

Наименование:Hex. socket screw

Каталожный номер:11210151

Комплект:4

Примечание:
