Узел рабочий гидравлический

Узел рабочий гидравлический

← Клапан распределительный (часть 4) Узел вращающегося гидравлического трубопровода (часть 1) →

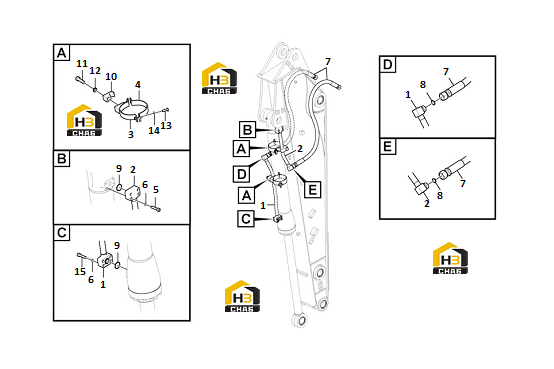

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11213336
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11213335
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:14408295
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:14408294
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hex. socket screw
Каталожный номер:11210151
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spring washer
Каталожный номер:11210064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11217285
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:11212396
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11217685
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11211129
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210067
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plain washer
Каталожный номер:11210197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hex. socket screw
Каталожный номер:11213296
Комплект:4
Примечание:
