Узел вращающегося гидравлического трубопровода (часть 2)

Узел вращающегося гидравлического трубопровода (часть 2)

← Узел вращающегося гидравлического трубопровода (часть 1) Редуктор роторный →

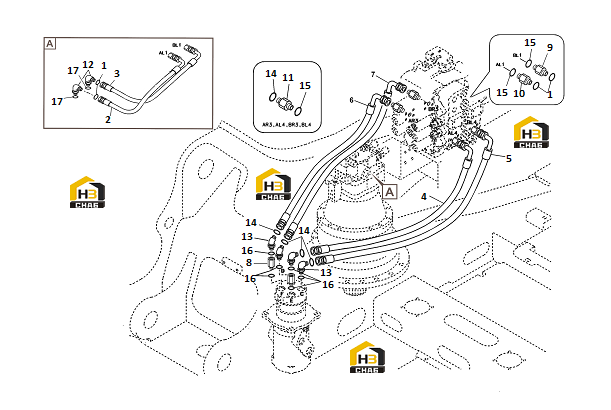

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring
Каталожный номер:11212010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose assembly
Каталожный номер:14408581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose assembly
Каталожный номер:14408582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11217290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:11217292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:11217293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:11217294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nipple
Каталожный номер:11212929
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector
Каталожный номер:11212932
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nipple
Каталожный номер:11212955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:11212930
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nipple
Каталожный номер:11222790
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nipple
Каталожный номер:11211709
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:11212396
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:11210141
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:11210144
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:11210166
Комплект:2
Примечание:
