Цилиндр стрелы

Цилиндр стрелы

← Стрела и трубопроводы для смазки (часть 1) Крепление ковша →

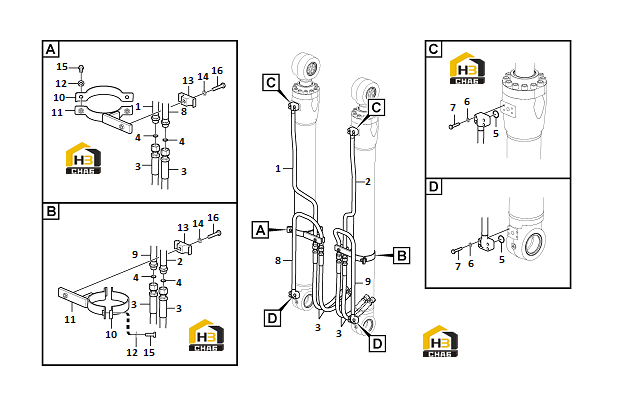

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe
Каталожный номер:11213323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:11213322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:11217271
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:11212010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:11213324
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spring washer
Каталожный номер:11210063
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11212647
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:11213329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pipe
Каталожный номер:11213328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11214426
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:11214427
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plain washer
Каталожный номер:11210197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:11213327
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hexagon screw
Каталожный номер:11213330
Комплект:2
Примечание:
