Стрела и трубопроводы для смазки (часть 1)

Стрела и трубопроводы для смазки (часть 1)

← Сервосистема (часть 7) Цилиндр стрелы →

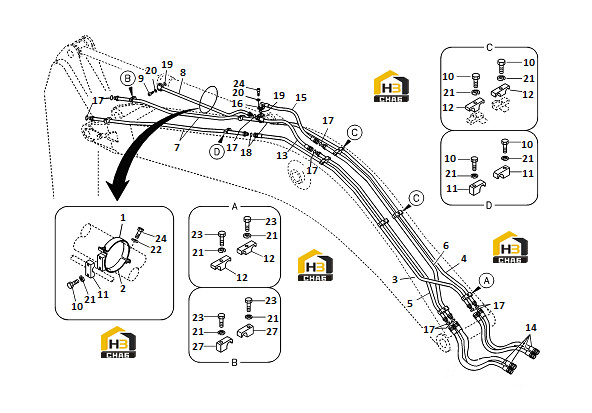

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:11210290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:11210328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:26130006811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:26130006831
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe
Каталожный номер:26130006771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:26130006791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe
Каталожный номер:26130006851
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe
Каталожный номер:26130006751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hex. socket screw
Каталожный номер:11213296
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11210103
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:11211129
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:11211130
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:4120002227
Комплект:1
Примечание:F731C9C9252512-930
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:11217274
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:4120003888
Комплект:1
Примечание:F73119C9122512-960
0 ₽
шт
№ на схеме:16
Наименование:Flange half
Каталожный номер:11213294
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:11212396
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:4030000722
Комплект:2
Примечание:C9RG-25-20.30*2.40
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:11210047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Spring washer
Каталожный номер:11210064
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Spring washer
Каталожный номер:11210067
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Plain washer
Каталожный номер:11210197
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hexagon screw
Каталожный номер:11210217
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Hexagon screw
Каталожный номер:11210124
Комплект:6
Примечание:
