Крепление ковша

← Цилиндр стрелы Ковш в сборе →

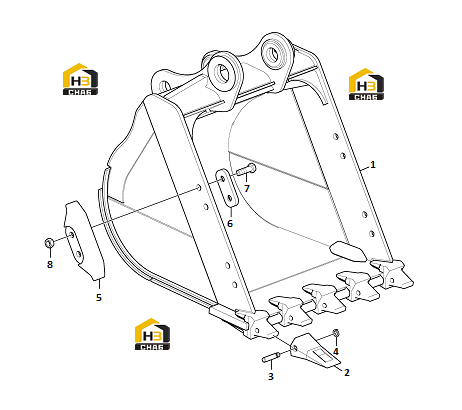

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket

Каталожный номер:11217424

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tooth

Каталожный номер:11217422

Комплект:5

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:11213340

Комплект:5

Примечание:

№ на схеме:4

Наименование:Retainer

Каталожный номер:11213345

Комплект:5

Примечание:

№ на схеме:5

Наименование:Bucket tooth protection

Каталожный номер:11213341

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:11213339

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hexagon screw

Каталожный номер:11214078

Комплект:8

Примечание:

№ на схеме:8

Наименование:Hexagon nut

Каталожный номер:11214279

Комплект:8

Примечание:
