Ковш в сборе

← Крепление ковша Стрела и трубопроводы для смазки (часть 2) →

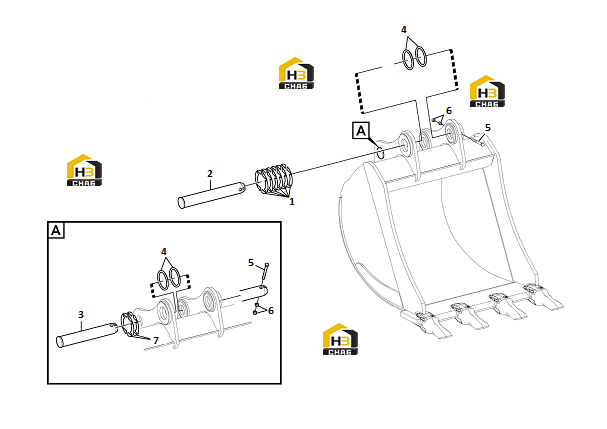

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim

Каталожный номер:26170014141

Комплект:2

Примечание:65*105*1

№ на схеме:2

Наименование:Pin

Каталожный номер:11214631

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:11214630

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring

Каталожный номер:11213351

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:11214824

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hexagon nut

Каталожный номер:11210109

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:26170014141

Комплект:2

Примечание:65*105*1
