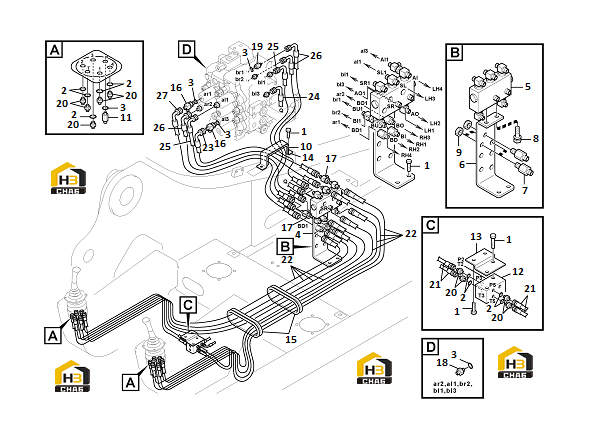

Сервосистема (часть 2)

← Линия шарнирного соединения (часть 2) Сервосистема (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange screw

Каталожный номер:11210034

Комплект:8

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:11210135

Комплект:14

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:11210133

Комплект:10

Примечание:

№ на схеме:4

Наименование:Shuttle valve

Каталожный номер:11213169

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve

Каталожный номер:11213170

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:11213167

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nipple

Каталожный номер:11213168

Комплект:3

Примечание:

№ на схеме:8

Наименование:Flange screw

Каталожный номер:11210036

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:11214787

Комплект:3

Примечание:

№ на схеме:10

Наименование:Sponge

Каталожный номер:11213173

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:11211316

Комплект:2

Примечание:

№ на схеме:12

Наименование:Block

Каталожный номер:11219922

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:11213175

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:11213172

Комплект:1

Примечание:

№ на схеме:15

Наименование:Grommet

Каталожный номер:11213176

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:11211667

Комплект:2

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:11211670

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:11211672

Комплект:5

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:11211677

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:11211679

Комплект:14

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:11217313

Комплект:4

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:11217314

Комплект:8

Примечание:

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:14403704

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose assembly

Каталожный номер:14400699

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose assembly

Каталожный номер:14402834

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:14400869

Комплект:3

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:14400870

Комплект:1

Примечание:
