Линия шарнирного соединения (часть 2)

← Бак для гидравлической жидкости в сборе Сервосистема (часть 2) →

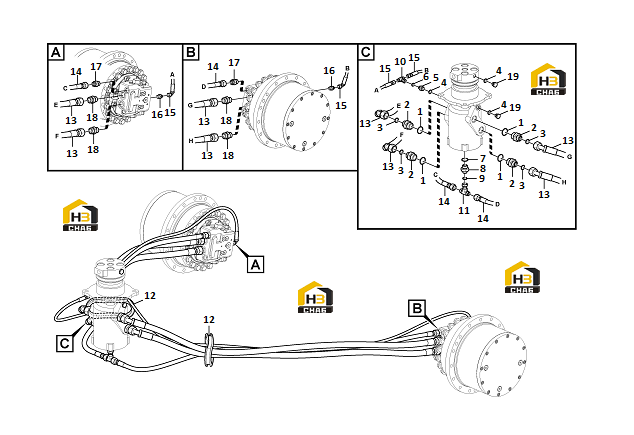

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:11210144

Комплект:4

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:11211707

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:11212396

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11210135

Комплект:3

Примечание:

№ на схеме:5

Наименование:Nipple

Каталожный номер:11212931

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:11212381

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210141

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:11212932

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:11212010

Комплект:1

Примечание:

№ на схеме:10

Наименование:T-nipple

Каталожный номер:11212764

Комплект:1

Примечание:

№ на схеме:11

Наименование:T-nipple

Каталожный номер:11212777

Комплект:1

Примечание:

№ на схеме:12

Наименование:Grommet

Каталожный номер:11212933

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:11217289

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:11217288

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11217276

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nipple

Каталожный номер:11212485

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nipple

Каталожный номер:11212391

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nipple

Каталожный номер:11212486

Комплект:4

Примечание:

№ на схеме:19

Наименование:kongbai (пустой номер)

Каталожный номер:kongbai (пустой)

Комплект:2

Примечание:kongbai (нет номера)
