Сервосистема (часть 3)

Сервосистема (часть 3)

← Сервосистема (часть 2) Сервосистема (часть 4) →

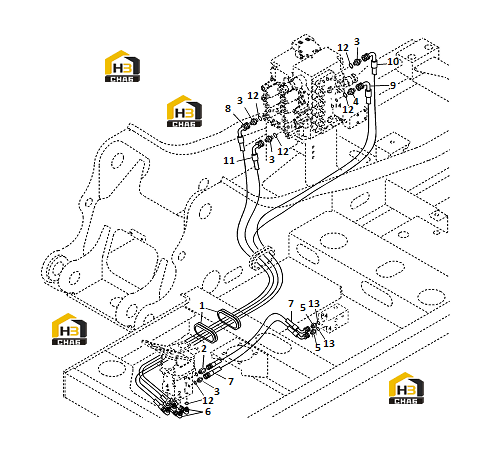

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Grommet
Каталожный номер:11210603
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:11211316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:11211672
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:11211677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:11211679
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:11211689
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:14402831
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose assembly
Каталожный номер:14400873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:11217341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:11217342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose assembly
Каталожный номер:14400871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11210133
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:11210135
Комплект:2
Примечание:
