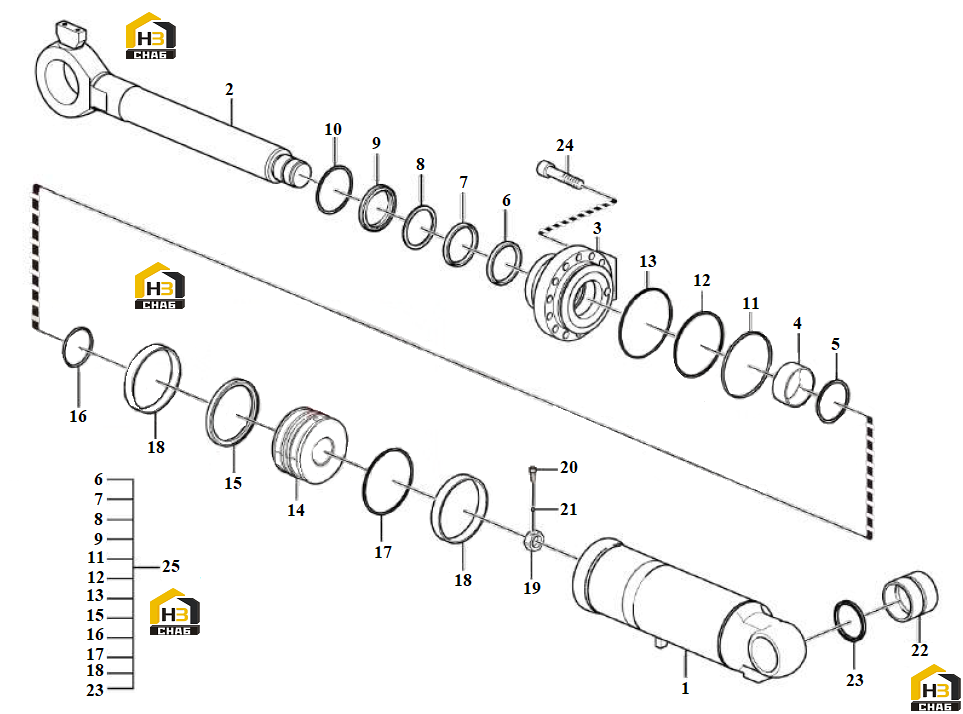

Цилиндр наклона

← Цилиндр стрелы Цилиндр наклона в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder tube

Каталожный номер:4120006001001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:4120006001002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:4120006001003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:4120006001004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring

Каталожный номер:4120006001005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4120006001006

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4120006001007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining ring

Каталожный номер:4120006001008

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4120006001009

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:4120006560009

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:4120006001010

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:4120006001011

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:4120006001012

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:4120006001013

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:4120006001014

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:4120006001015

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:4120006001016

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4120006001017

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:4120006001018

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:4120006560007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ball

Каталожный номер:4120006560006

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bushing

Каталожный номер:4120006001019

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sealing ring

Каталожный номер:4120006001020

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:4120005997017

Комплект:12

Примечание:

№ на схеме:25

Наименование:Sealing kit

Каталожный номер:4120006001021

Комплект:1

Примечание:
