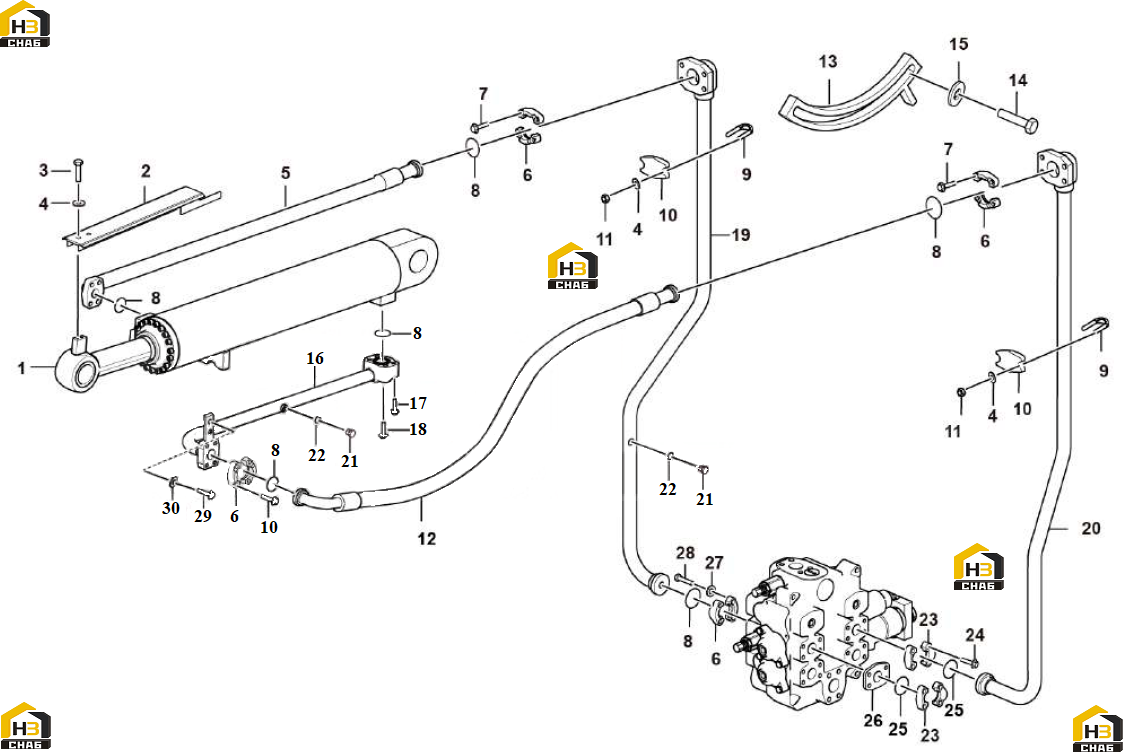

Цилиндр наклона в сборе

← Цилиндр наклона Стрела погрузчика, коромысло, тяга →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tilt cylinder

Каталожный номер:4120006001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:29140019081

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:4011001248

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:4015000426

Комплект:12

Примечание:

№ на схеме:5

Наименование:Hose assembly

Каталожный номер:29140018961

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange half

Каталожный номер:4041000144

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:4011001510

Комплект:16

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:4030000029

Комплект:5

Примечание:

№ на схеме:9

Наименование:U-bolt

Каталожный номер:29140012931

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:4041001018

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:4013000370

Комплект:8

Примечание:

№ на схеме:12

Наименование:Hose assembly

Каталожный номер:29140020911

Комплект:1

Примечание:

№ на схеме:13

Наименование:Indicator plate

Каталожный номер:29140016451

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:4011001246

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:4015000425

Комплект:2

Примечание:

№ на схеме:16

Наименование:Pipe

Каталожный номер:29140020901

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:4011001529

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:4011001530

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pipe

Каталожный номер:29140019001

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe

Каталожный номер:29140019031

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:4041000774

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:4041000767

Комплект:2

Примечание:

№ на схеме:23

Наименование:Flange half

Каталожный номер:4041000026

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:4011001300

Комплект:12

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:4030000026

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cover

Каталожный номер:4041000818

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:4015000433

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:4011001354

Комплект:4

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:4011001243

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:4015000428

Комплект:2

Примечание:
