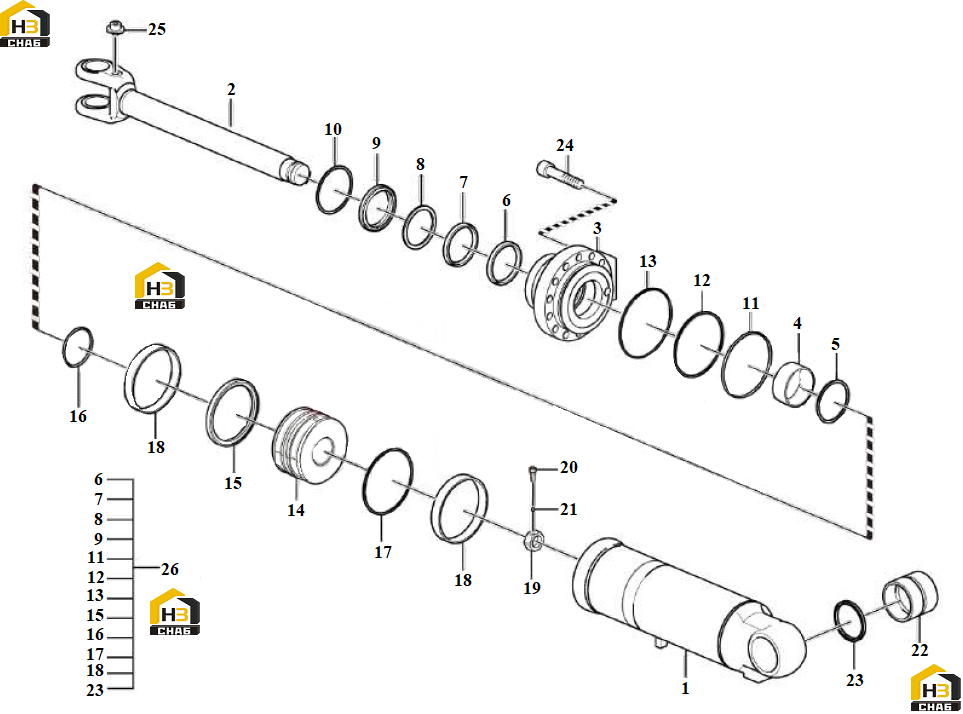

Цилиндр стрелы

← Подъемный цилиндр в сборе Цилиндр наклона →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder tube

Каталожный номер:4120005999001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:4120009098001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:4120005999003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:4120005980010

Комплект:1

Примечание:

№ на схеме:5

Наименование:Retaining ring

Каталожный номер:4120005980008

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:4120005999004

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:4120005999005

Комплект:1

Примечание:

№ на схеме:8

Наименование:Retaining ring

Каталожный номер:4120008479002

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:4120004336016

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring

Каталожный номер:4120005980009

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:4120005999008

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:4120009098002

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:4120005999010

Комплект:1

Примечание:

№ на схеме:14

Наименование:Piston

Каталожный номер:4120005999011

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sealing ring

Каталожный номер:4120005999012

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:4120005999013

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:4120008479003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sealing ring

Каталожный номер:4120005999015

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:4120005980011

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball

Каталожный номер:4090000168

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:4120005872008

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve

Каталожный номер:4120007579004

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sealing ring

Каталожный номер:4120005999017

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:4120005999018

Комплект:12

Примечание:

№ на схеме:25

Наименование:Anchorage

Каталожный номер:4120005685012

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sealing kit

Каталожный номер:4120009098003

Комплект:1

Примечание:
