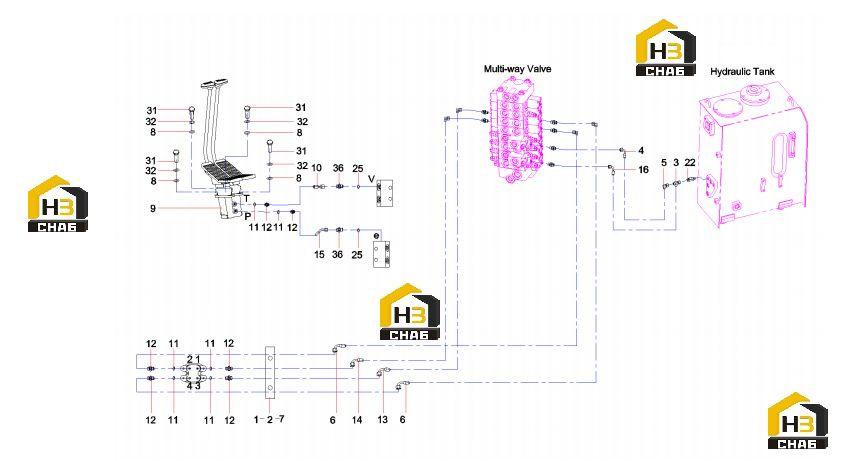

Схема механизма управления гидравлической системой 13596952

← Схема управления гидравлической системой 13596952 Схема джойстика гидравлической системы 13596952 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000511

Комплект:12

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000730

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:24

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:23004730

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp, pipe

Каталожный номер:A820101343167

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1

№ на схеме:9

Наименование:Pilot-control Valve

Каталожный номер:60227366

Комплект:1

Примечание:PVD8P6021

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103000811

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:46

Примечание:

№ на схеме:12

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:40

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103000880

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002695

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103007051

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103001114

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe connectorSY85C1K2S.1.4-1

Каталожный номер:12979527

Комплект:3

Примечание:

№ на схеме:25

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:14

Примечание:

№ на схеме:31

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:6

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:24000512

Комплект:10

Примечание:10GB93

№ на схеме:36

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:9

Примечание:
