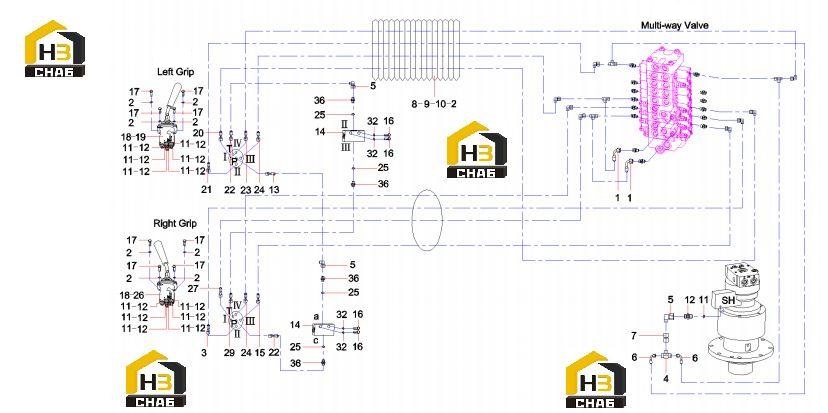

Схема управления гидравлической системой 13596952

← Соединения гидрораспределителя 13596952 Схема механизма управления гидравлической системой 13596952 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103001375

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60060564

Комплект:12

Примечание:6GB93

№ на схеме:3

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000730

Комплект:4

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:24

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103000876

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:46

Примечание:

№ на схеме:12

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:40

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:14

Наименование:Block, PT

Каталожный номер:A820199003418

Комплект:2

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:A831211210000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:12

Примечание:

№ на схеме:18

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:19

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103001358

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103005492

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103003277

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103002113

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:21027341

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:14

Примечание:

№ на схеме:26

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103005490

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:A831211082000

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:24000512

Комплект:10

Примечание:10GB93

№ на схеме:36

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:9

Примечание:
