Схема джойстика гидравлической системы 13596952

Схема джойстика гидравлической системы 13596952

← Схема механизма управления гидравлической системой 13596952 Клапан регулирующий подачу масла b220400000388 →

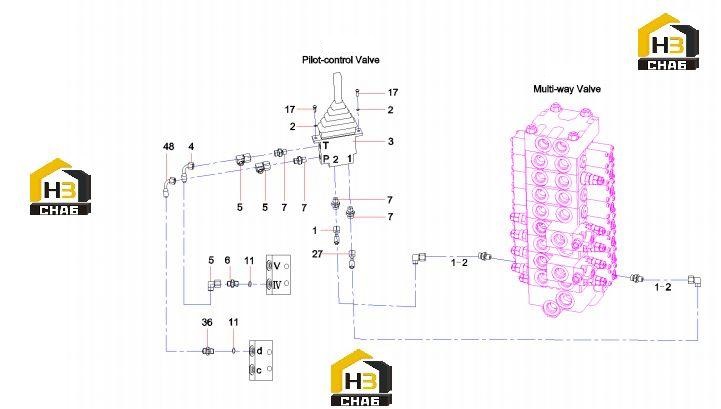

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103008479
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:60060564
Комплект:12
Примечание:6GB93
0 ₽
шт
№ на схеме:3
Наименование:Valve, pilot
Каталожный номер:B229900001009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103000730
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pipe
Каталожный номер:B210780000176
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Hose
Каталожный номер:B230103005490
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Fitting, pipe
Каталожный номер:21002840
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Hose
Каталожный номер:21053860
Комплект:1
Примечание:
