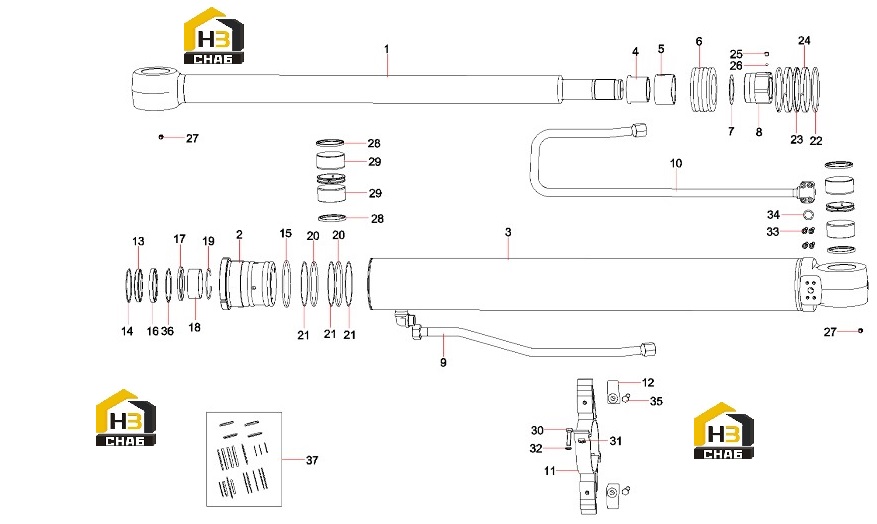

Цилиндр стрелы 60249060 9.5t

← Цилиндр стрелы 60249061 9.5t Цилиндр ковша 60249062 9.5t →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:60230164

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide sleeve

Каталожный номер:60230165

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder body component

Каталожный номер:60230166

Комплект:1

Примечание:

№ на схеме:4

Наименование:Locating Sleeve

Каталожный номер:60230167

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bumper Sleeve

Каталожный номер:60230168

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:60230169

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pad

Каталожный номер:60230170

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut M56x2Q/HL04

Каталожный номер:60084742

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil Pipe Component

Каталожный номер:60230171

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil Pipe Component

Каталожный номер:60230172

Комплект:1

Примечание:

№ на схеме:11

Наименование:Thimble component

Каталожный номер:60230173

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:60084714

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ring, dust

Каталожный номер:A880808070027

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring,retainer

Каталожный номер:60080429

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60230174

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal Ring

Каталожный номер:60249041

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, buffer

Каталожный номер:A880806030057

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve，shaft，sliding

Каталожный номер:60080473

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60084693

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60230175

Комплект:2

Примечание:

№ на схеме:21

Наименование:Retainer ring for O-ring

Каталожный номер:60230176

Комплект:3

Примечание:

№ на схеме:22

Наименование:Dust contain ring

Каталожный номер:60080525

Комплект:2

Примечание:

№ на схеме:23

Наименование:guiding ring

Каталожный номер:60080439

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal Ring

Каталожный номер:60230177

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60091696

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:28

Наименование:Ring, dust

Каталожный номер:60080455

Комплект:4

Примечание:

№ на схеме:29

Наименование:B-shaft sleeve

Каталожный номер:60230178

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt M10x40GB5783

Каталожный номер:A210111000027

Комплект:2

Примечание:

№ на схеме:31

Наименование:Nut

Каталожный номер:A21030700017

Комплект:2

Примечание:

№ на схеме:32

Наименование:Spring spacer

Каталожный номер:60230179

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:34

Наименование:O Ring

Каталожный номер:B230101002157

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M10x45GB5783

Каталожный номер:A210111000028

Комплект:2

Примечание:

№ на схеме:36

Наименование:Ring, retainer, switch

Каталожный номер:60084711

Комплект:1

Примечание:

№ на схеме:37

Наименование:Boom Cylinder Repair Kit

Каталожный номер:60249044

Комплект:1

Примечание:
